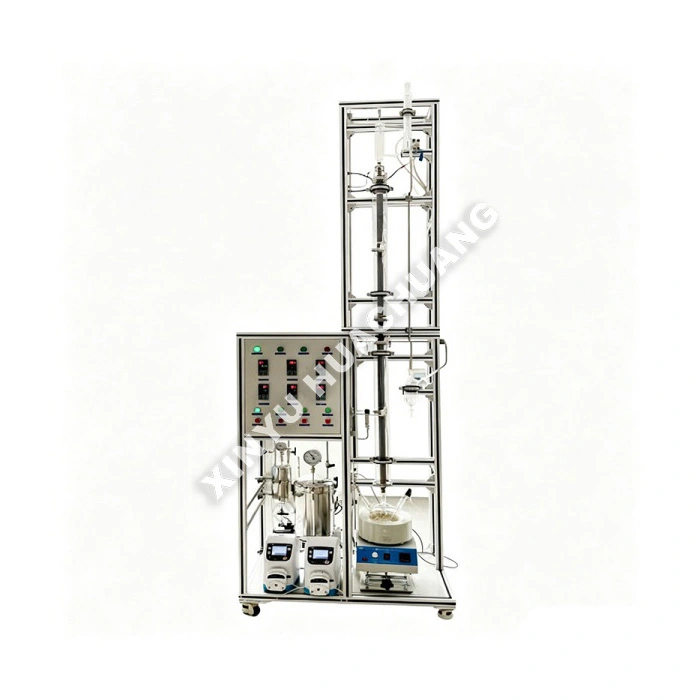

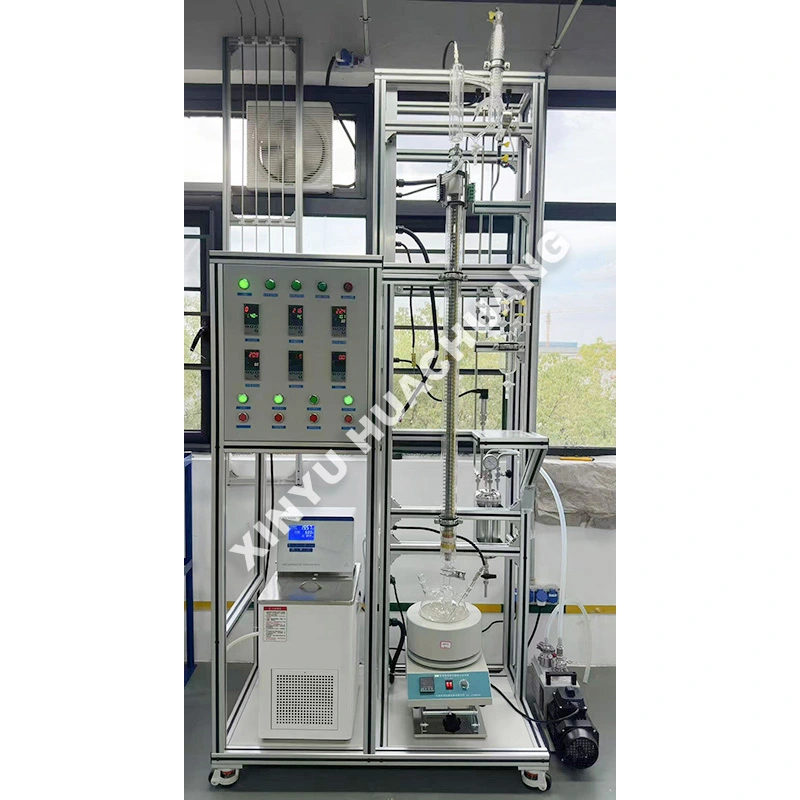

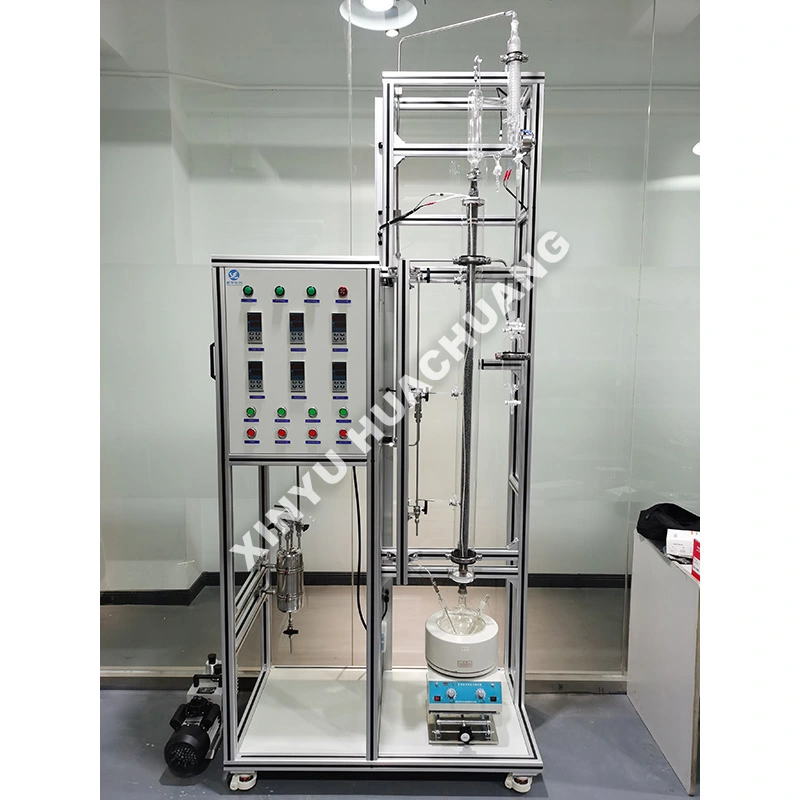

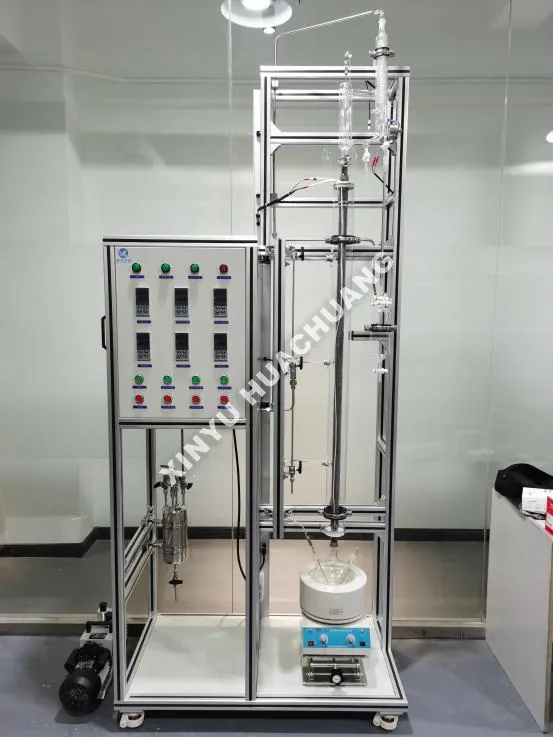

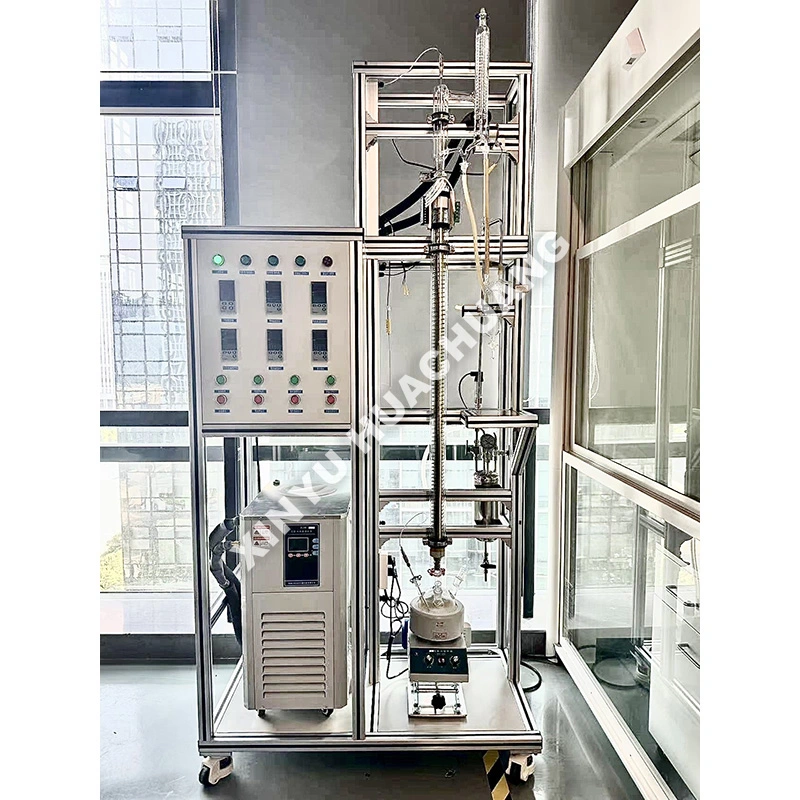

Блок безперервної скляної дистиляційної колони

Блок безперервної скляної дистиляційної колони XINYU HUACHUANG — це передова система розділення, спеціально розроблена для досліджень і розробок, пілотних випробувань і дрібносерійного виробництва корозійних або високочистих хімікатів. Розроблений для забезпечення повного візуального доступу до внутрішньої рівноваги пара та рідини, цей пристрій дозволяє дослідникам спостерігати за процесом розділення в реальному часі. Оснащена компонентами з високого вмісту боросилікатного скла, точними контролерами флегмового відношення та інтелектуальною системою автоматизації PLC, безперервна скляна дистиляційна колона забезпечує безпечне, високоефективне та відтворюване безперервне фракціонування для тонких хімікатів, фармацевтичних препаратів і спеціальних розчинників.

Принцип роботи

Установка скляної дистиляційної колони безперервної дії працює за принципом безперервної фракційної дистиляції. Рідка сировина безперервно дозується в центральну секцію колони. Усередині скляної колони структурована насадка або спеціалізовані скляні внутрішні елементи (такі як θ-кільця або спіральна насадка) максимізують площу контакту між парою, що піднімається, і рідиною, що опускається. Коли пара піднімається вгору, вона зазнає повторної конденсації та повторного випаровування, збагачуючи легкі компоненти у верхній частині. Потім пара конденсується, і частина повертається у вигляді зворотного холодильника для підтримки балансу масообміну, а решта безперервно збирається у вигляді дистиляту. Важкі компоненти постійно стікають у ребойлер для вивантаження. Весь безперервний процес ретельно контролюється блоком безперервної скляної дистиляційної колони для підтримки точних температурних градієнтів і оптимальної ефективності розділення.

Де воно світить?

● Повне візуальне спостереження: прозора конструкція з високого боросилікатного скла дозволяє операторам візуально контролювати рівновагу пара та рідини, умови піноутворення та затоплення, що робить його безцінним для досліджень і розробок та усунення несправностей у процесі.

● Чудова стійкість до корозії: виготовлений із високоякісного боросилікатного скла преміум-класу GG17 (3.3) і ущільнювачів з PTFE, пристрій повністю інертний до сильних кислот, лугів і корозійних органічних розчинників, що забезпечує нульове забруднення продукту.

● Високоефективні внутрішні елементи: має скляну упаковку, що налаштовується, або структуровану сітчасту упаковку для досягнення високих теоретичних чисел пластин і чистоти розділення PPM.

● Інтелектуальна автоматизація ПЛК: централізована система керування забезпечує безперервну роботу без нагляду, автоматичне регулювання флегмового коефіцієнта та реєстрацію даних у режимі реального часу щодо температури та швидкості потоку.

● Модульна та гнучка конструкція: Колонка збирається за допомогою стандартних скляних з’єднань (наприклад, 24/29, 29/32) з електричними нагрівальними рубашками, що дозволяє легко регулювати висоту, розбирати, чистити та замінювати внутрішні компоненти.

Технічні характеристики

Де його можна використовувати?

● Fine Chemicals & Pharmaceuticals: безперервне очищення активних фармацевтичних інгредієнтів (API) і висококорозійних хімічних проміжних продуктів.

● Ефірні олії та натуральні екстракти: м’яке, видиме відділення чутливих до тепла терпенів, ароматизаторів і рослинних екстрактів.

● Академічні та науково-дослідні лабораторії: фундаментальні кінетичні дослідження, візуалізація процесу розділення та тестування ефективності каталізатора/упаковки.

● Спеціальні розчинники: безперервне відновлення та надвисокий рівень очищення корозійних або високоцінних органічних розчинників.

● Їжа та напої: концентрація натуральних ароматизаторів, очищення спирту та екстракція біоактивних сполук.

Застереження щодо використання

● Запобігання термічному удару: високоборосилікатне скло стійке до термічного удару, але може розбитися під сильним навантаженням. Завжди переконайтеся, що швидкість зміни температури становить менше 5 ℃/хв під час нагрівання та охолодження.

● Механічний захист: скляні компоненти крихкі. Уникайте механічних впливів, надмірного затягування затискачів і переконайтеся, що всі з’єднання скла правильно вирівняні та закріплені відповідними затискачами.

● Вакуумна безпека: Під час роботи в умовах глибокого вакууму завжди попередньо перевіряйте скляний посуд на наявність мікротріщин або відколів. Використовуйте захисний щит або захисну сітку навколо колони, щоб захистити від можливого вибуху.

● Поступове нагрівання: використовуйте програмовану швидкість нагріву PLC, щоб запобігти раптовому випаровуванню та затопленню колонки, особливо під час запуску безперервної подачі.

Керівництво з технічного обслуговування

● Щодня: перевіряйте скляну колонку та з’єднання на наявність тріщин, відколів або хімічного травлення. Перевірте цілісність PTFE прокладок і вакуумних ущільнень.

● Щотижня/щомісяця: очистіть скляні внутрішні частини та стінки колон, щоб запобігти накопиченню залишків, які можуть знизити ефективність розділення. Використовуйте відповідні розчинники або м’які кислотні миючі засоби (уникайте сильних лугів).

● Щоквартально: калібруйте датчики температури, контролери масової витрати та регулятори флегмового коефіцієнта, щоб підтримувати точність тестування. Огляньте електричну нагрівальну сорочку на предмет рівномірного нагріву та належної ізоляції.

● Після роботи: завжди продувайте систему інертним газом (N2) і дайте їй охолонути до кімнатної температури, вимкнувши нагрівання, перш ніж розбирати скляні компоненти для ретельного очищення та зберігання.

Післяпродажне обслуговування та підтримка

У XINYU HUACHUANG ми прагнемо надавати комплексну та надійну підтримку після продажу, щоб забезпечити безперервну та ефективну роботу вашого обладнання. Наша спеціальна служба обслуговування завжди готова допомогти вам.

Повне гарантійне покриття

Ми з гордістю пропонуємо дворічну гарантію на наше обладнання. Протягом цього періоду ми надаємо безкоштовні послуги з технічного обслуговування та ремонту для будь-яких проблем, пов’язаних з якістю, за винятком тих, які викликані неправильною експлуатацією, несанкціонованими модифікаціями або форс-мажорними обставинами. Для обладнання після закінчення дворічного гарантійного терміну ми продовжуємо пропонувати послуги довічного обслуговування, стягуючи лише вартість заміни частин і роботи.

Механізм швидкого реагування

Ми пропонуємо професійну технічну підтримку 7×24 години по телефону. Отримавши сповіщення про несправність, наша технічна команда відповість протягом 24 годин і запропонує життєздатне рішення. Якщо потрібне обслуговування на місці, наші професійні інженери прибудуть на ваш об’єкт протягом тижня. В особливих випадках, коли обладнання не підлягає ремонту, ми беззастережно замінимо його на новий або надамо замінний блок протягом дворічного гарантійного періоду, або вживемо необхідних заходів для відновлення нормальної роботи.

Часті запитання (FAQ)

Q1: Чому колона зроблена зі скла, а не з нержавіючої сталі?

Відповідь: Скляна конструкція забезпечує повний візуальний доступ до внутрішнього процесу дистиляції, дозволяючи дослідникам безпосередньо спостерігати за контактною поведінкою пари та рідини, точками затоплення та розподілом рідини по упаковці. Ця прозорість є безцінною для розробки процесів і усунення несправностей, що неможливо з непрозорими металевими колонами.

Q2: Які типи внутрішньої упаковки доступні для скляної колонки?

A: Колонка підтримує структуровану упаковку, а також спеціалізовані скляні внутрішні елементи, такі як θ-кільця та спіралеподібну упаковку. Вони максимізують площу контакту між парою, що піднімається, і рідиною, що опускається, підвищуючи ефективність масообміну для точного багатокомпонентного розділення.

Q3: Чим безперервна робота відрізняється від періодичної дистиляції в цій установці?

A: На відміну від періодичної дистиляції, де обробляється одна порція за один раз, вихідна сировина безперервно дозується в центральну секцію колони. Легкі компоненти безперервно збираються у вигляді дистиляту з верхнього конденсатора, тоді як важкі компоненти безперервно виводяться з ребойлера в нижній частині. Це забезпечує стабільну роботу з незмінною якістю продукту протягом тривалих циклів.

Q4: Яким чином рефлюкс керує для підтримки ефективності розділення?

A: Частина конденсованої пари з верхнього погону повертається в колону як зворотний холодильник. Флегмовий коефіцієнт точно контролюється для підтримки балансу масообміну всередині колони. Регулювання цього співвідношення дозволяє точно налаштувати чистоту продукту в порівнянні з пропускною здатністю на основі ваших конкретних вимог до розділення.

Q5: Які типи сумішей найкраще підходять для скляної дистиляційної колони?

A: Скляні колони особливо підходять для корозійних або високочистих сумішей, де слід уникати забруднення металом, а також для процесів, що вимагають візуального моніторингу внутрішньої динаміки. Вони широко використовуються у фармацевтичних дослідженнях, розробці тонкої хімії та академічних дослідженнях технології виробництва.
