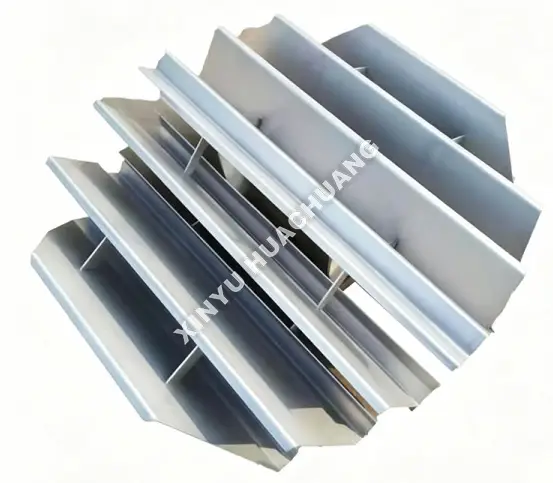

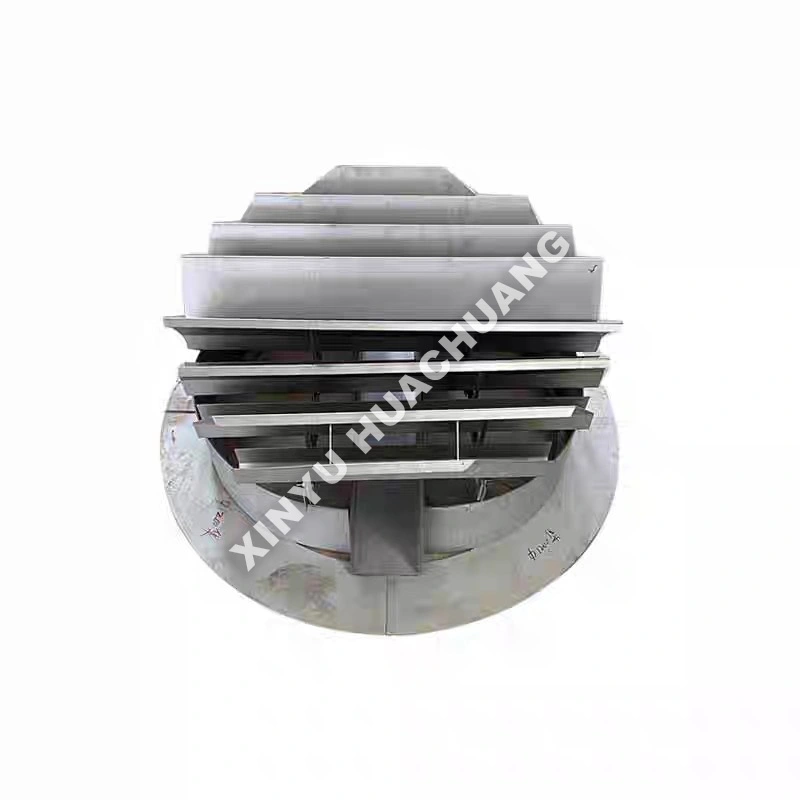

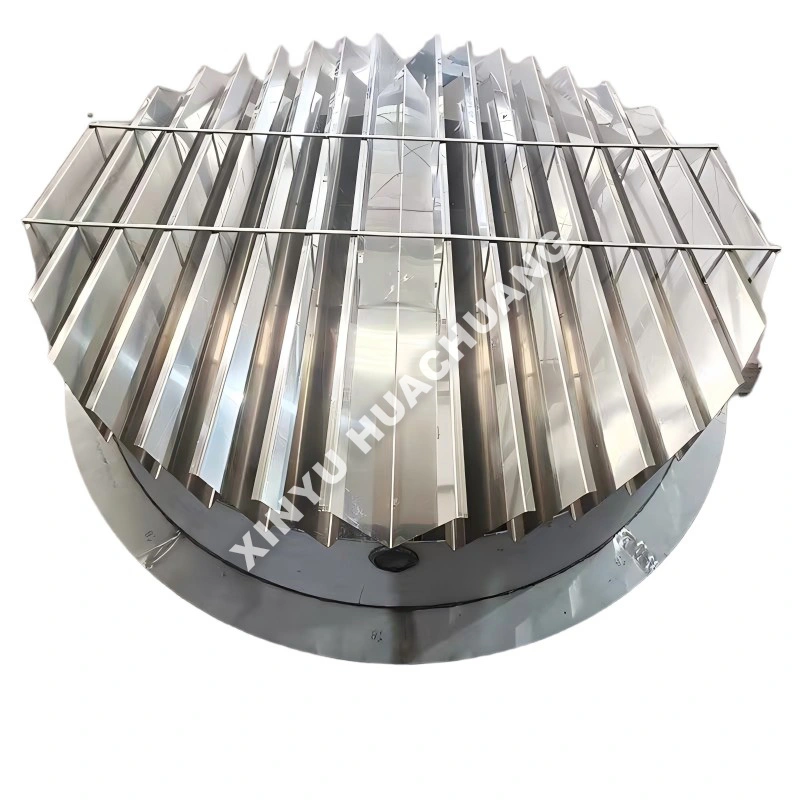

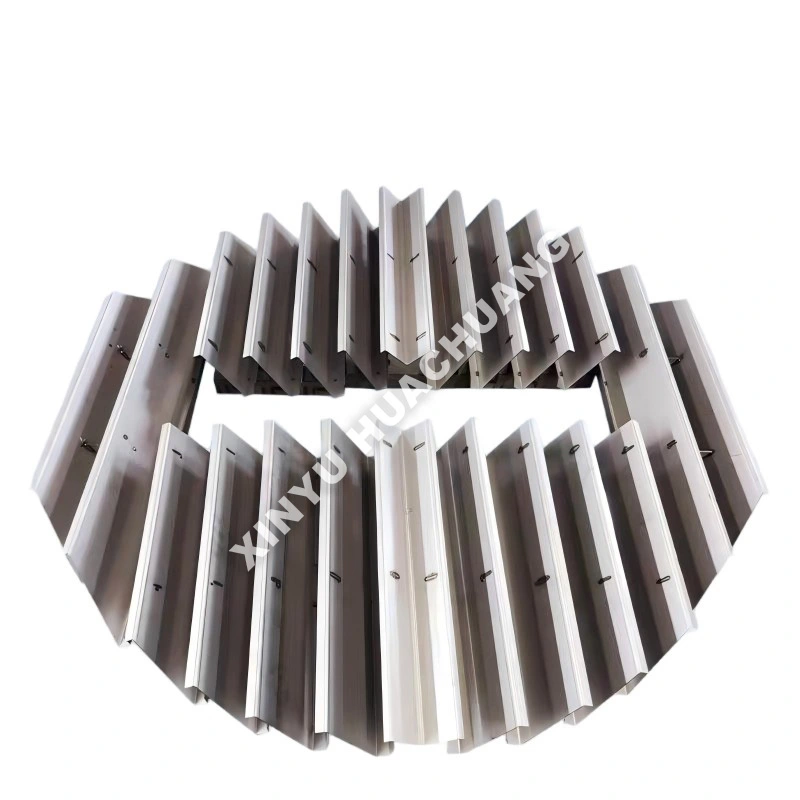

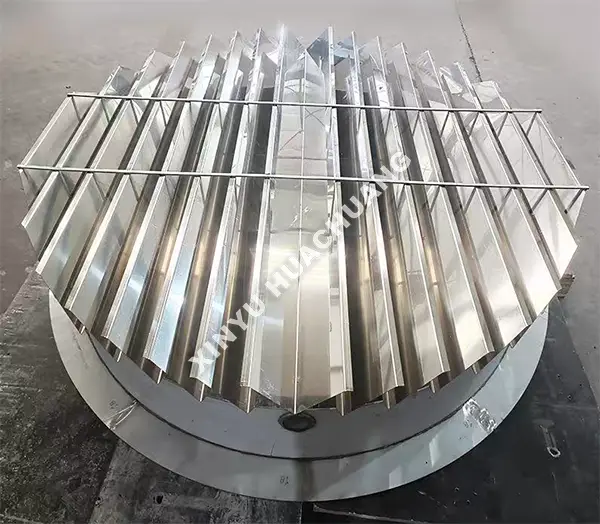

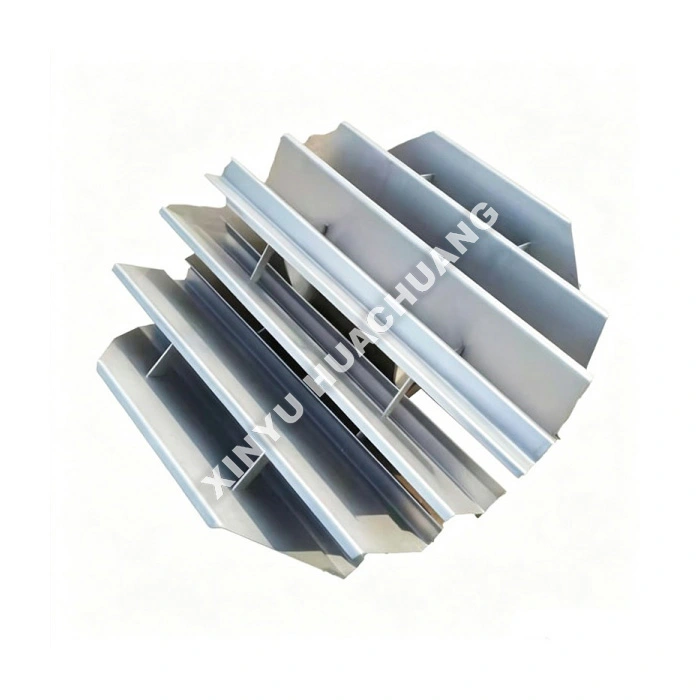

Лоток для збору рідини

Лоток для збирання рідини XINYU HUACHUANG — це важливий внутрішній компонент вежі, спеціально сконструйований для перехоплення, збору та перерозподілу рідини в насадкових колонах малого діаметра. Цей лоток для збору рідини, розроблений для запобігання потоку через стінку та підтримки ефективності розділення, забезпечує рівномірний контакт між парою та рідиною по всьому шару упаковки. Компактна, надійна конструкція робить його ідеальним для лабораторних, пілотних веж і процесів, що вимагають проміжної подачі або бічної витяжки.

Що таке лоток для збору рідини?

Лоток для збору рідини — це горизонтальний піддон, встановлений між насадковими секціями в дистиляційній, абсорбційній або відпарній колонах. Він захоплює рідину, що стікає вниз по набивці, і рівномірно розподіляє її на нижній шар. Цей лоток для збору рідини необхідний для підтримки ефективності колони у високих пілотних вежах, де неправильний розподіл рідини може серйозно вплинути на продуктивність. Він також служить платформою для проміжного впорскування корму, бічного витягування або точок моніторингу температури.

Чому цей?

● Чудовий збір рідини: оптимізована геометрія піддона з достатньою глибиною забезпечує повне захоплення рідини навіть за високих швидкостей пари.

● Конструкція проти потоку: периферійні ущільнювальні кільця та перегородки перешкоджають рідині обходити сальник і стікати по стінках колони.

● Велика площа проходу пари: відкрита конструкція стояка мінімізує падіння тиску, забезпечуючи необмежений потік пари через колектор.

● Міцна конструкція: виготовлена ​​з преміум-класу SS304/316L або спеціальних сплавів, щоб витримувати термічні навантаження та корозійне середовище.

● Модульна установка: точно виготовлені секції забезпечують швидке складання та ідеальне вирівнювання всередині вежі.

Технічні характеристики

Дорожня карта відбору

● Визначте навантаження рідини та пари: точно розрахуйте очікувану швидкість потоку рідини та швидкість пари. Це визначає необхідну глибину піддону, розмір стояка та площу проходу пари лотка для збору рідини.

● Оцініть діаметр башти: переконайтеся, що розмір лотка точно відповідає діаметру вашої лабораторії або пілотної колонки, щоб запобігти витоку.

● Сумісність матеріалів: вибирайте відповідну металургію на основі температури процесу та хімічної агресивності. Стандарт SS316L охоплює більшість застосувань; для висококорозійних середовищ потрібен хастеллой.

● Вимоги до функцій: визначте, чи потрібні лотку додаткові функції, такі як насадки для бокового витягування, проміжні точки подачі або можливості перерозподілу.

Процес перевірки якості

● Перевірка матеріалів: сувора перевірка вхідних металевих листів і зварювальних матеріалів для забезпечення металургійної відповідності.

● Точність розмірів: Точне вимірювання глибини каструлі, діаметра стояка та загальної площинності, щоб гарантувати належне прилягання та збір рідини.

● Якість зварювання: Комплексна візуальна перевірка та перевірка неруйнівним контролем усіх зварних швів для забезпечення герметичності.

● Обробка поверхні: перевірка якості пасивації або покриття для забезпечення стійкості до корозії в суворих умовах експлуатації.

● Тест на підгонку: перевірка модульних секцій перед складанням для підтвердження правильного вирівнювання та герметизації перед відправленням.

Післяпродажне обслуговування та підтримка

У XINYU HUACHUANG ми прагнемо надавати комплексну та надійну підтримку після продажу, щоб забезпечити безперервну та ефективну роботу вашого обладнання. Наша спеціальна служба обслуговування завжди готова допомогти вам.

Повне гарантійне покриття

Ми з гордістю пропонуємо дворічну гарантію на наше обладнання. Протягом цього періоду ми надаємо безкоштовні послуги з технічного обслуговування та ремонту для будь-яких проблем, пов’язаних з якістю, за винятком тих, які викликані неправильною експлуатацією, несанкціонованими модифікаціями або форс-мажорними обставинами. Для обладнання після закінчення дворічного гарантійного терміну ми продовжуємо пропонувати послуги довічного обслуговування, стягуючи лише вартість заміни частин і роботи.

Механізм швидкого реагування

Ми пропонуємо професійну технічну підтримку 7×24 години по телефону. Отримавши сповіщення про несправність, наша технічна команда відповість протягом 24 годин і запропонує життєздатне рішення. Якщо потрібне обслуговування на місці, наші професійні інженери прибудуть на ваш об’єкт протягом тижня. В особливих випадках, коли обладнання не підлягає ремонту, ми беззастережно замінимо його на новий або надамо замінний блок протягом дворічного гарантійного періоду, або вживемо необхідних заходів для відновлення нормальної роботи.

Часті запитання (FAQ)

Q1: Яка основна функція лотка для збирання рідини в насадковій колоні?

Відповідь: Лоток для збору рідини захоплює рідину, що стікає з верхньої секції ущільнювача, і рівномірно розподіляє її на нижній ущільнювальний шар. Без цього лотка неправильний розподіл рідини накопичується в кількох секціях упаковки, поступово знижуючи ефективність розділення. Збірний лоток по суті «скидає» розподіл рідини на кожній межі упаковки.

Q2: Чому лоток для збору рідини важливий у високих пілотних вежах?

A: У високих вежах із кількома секціями набивання рідина має тенденцію дрейфувати до стінки колони, коли вона опускається, створюючи дедалі більший нерівний розподіл із кожною наступною секцією. Без колекторних лотків між секціями цей кумулятивний ефект може зробити нижні секції сальника майже неефективними, витрачаючи дорогий каталізатор або пакувальний матеріал.

Q3: Окрім перерозподілу, які ще функції виконує колекторний лоток?

Відповідь: Колекторний лоток також служить платформою для введення проміжного корму, відводу проміжних продуктів збоку та встановлення точок контролю температури. Ці додаткові функції роблять його універсальним інструментом керування процесом, а не просто пристроєм для перерозподілу рідини.

Q4: Як сконструйований колекторний піддон для мінімізації падіння тиску?

Відповідь: лоток розроблено з великою вільною площею поперечного перерізу — часто перевищує 85 % — для забезпечення проходження пари, що піднімається, з мінімальним опором. Зони збору рідини стратегічно розташовані для захоплення рідини, що спускається, не перешкоджаючи шляху потоку пари, зберігаючи переваги низького падіння тиску роботи колони з насадкою.

Q5: Які матеріали зазвичай використовуються для лотків для збору рідини?

Відповідь: колекторні лотки зазвичай виготовляються з SS304/316L для стандартних застосувань, хастеллою або титану для висококорозійних середовищ і сталі з покриттям з фторопласту для хімії фтору. Вибір матеріалу відповідає технологічному середовищу та умовам експлуатації, щоб забезпечити тривалий термін служби.
