Експериментальна установка риформінгу метану

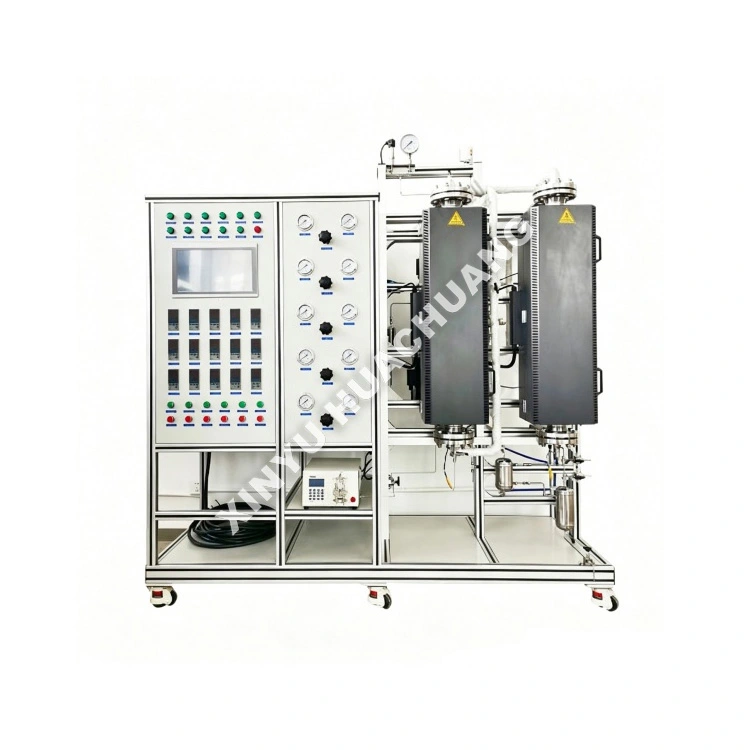

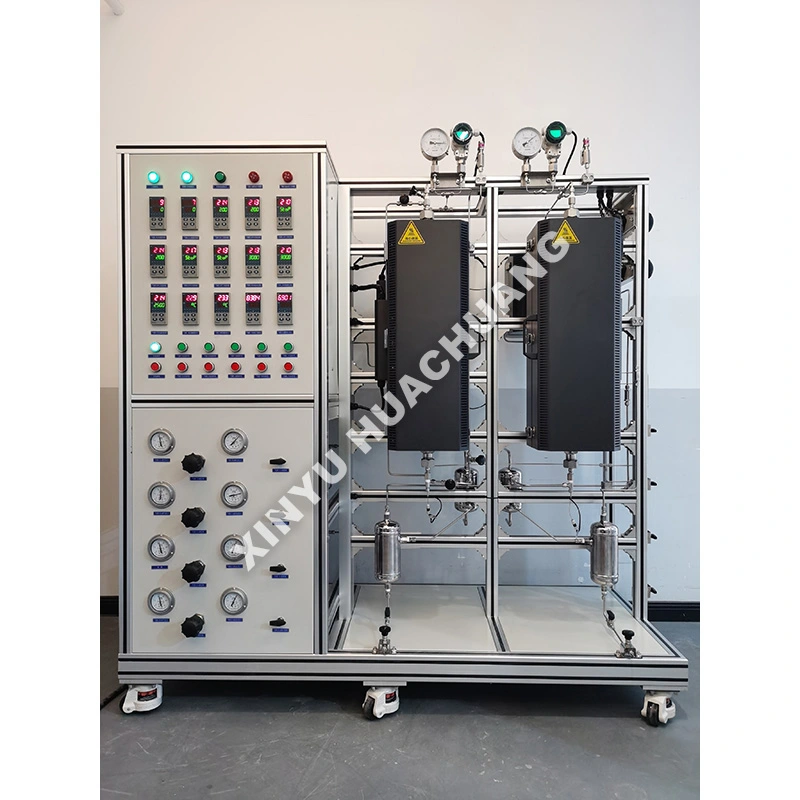

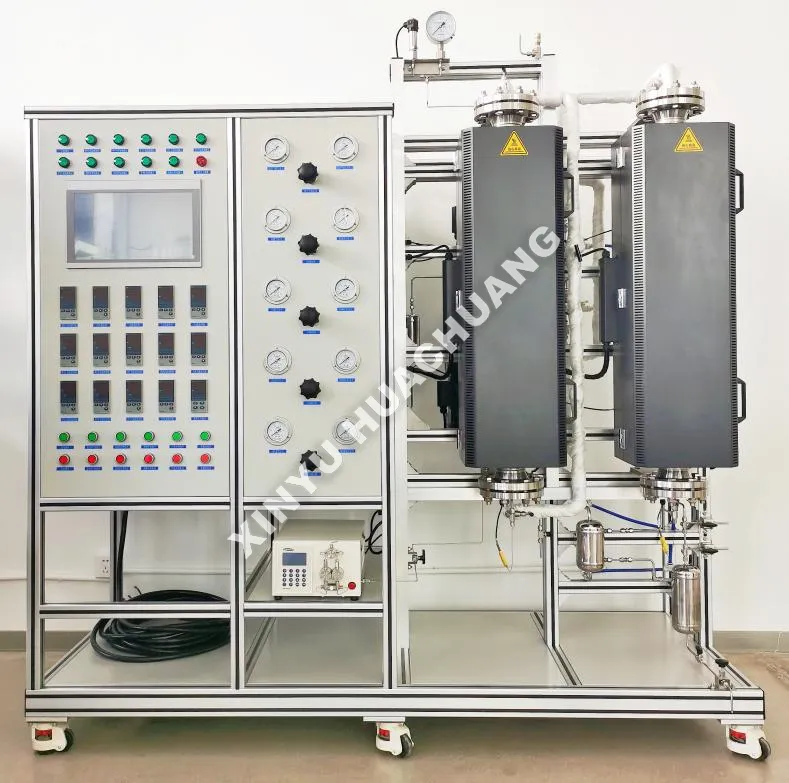

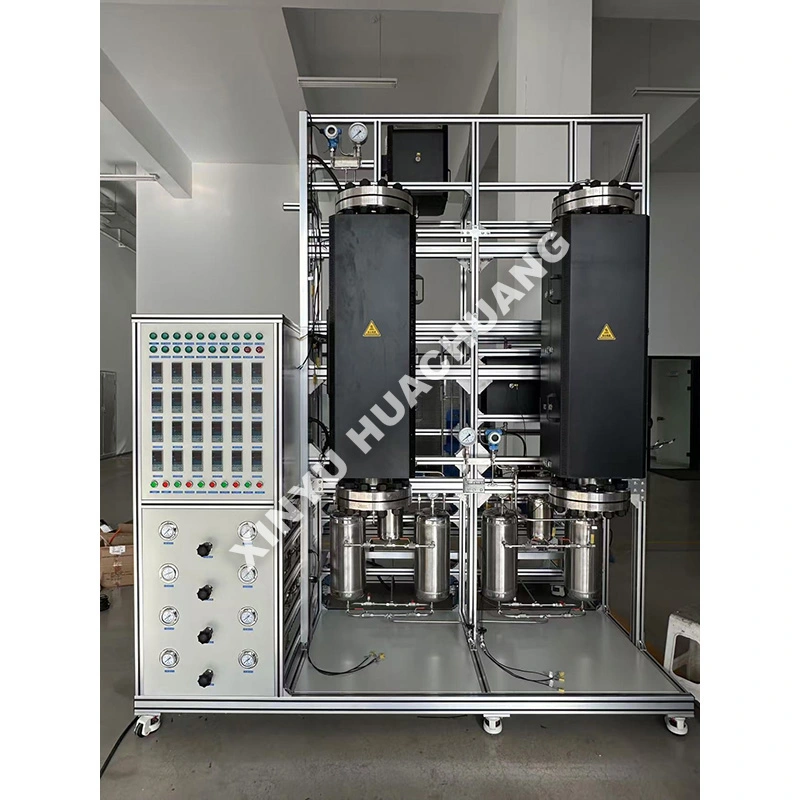

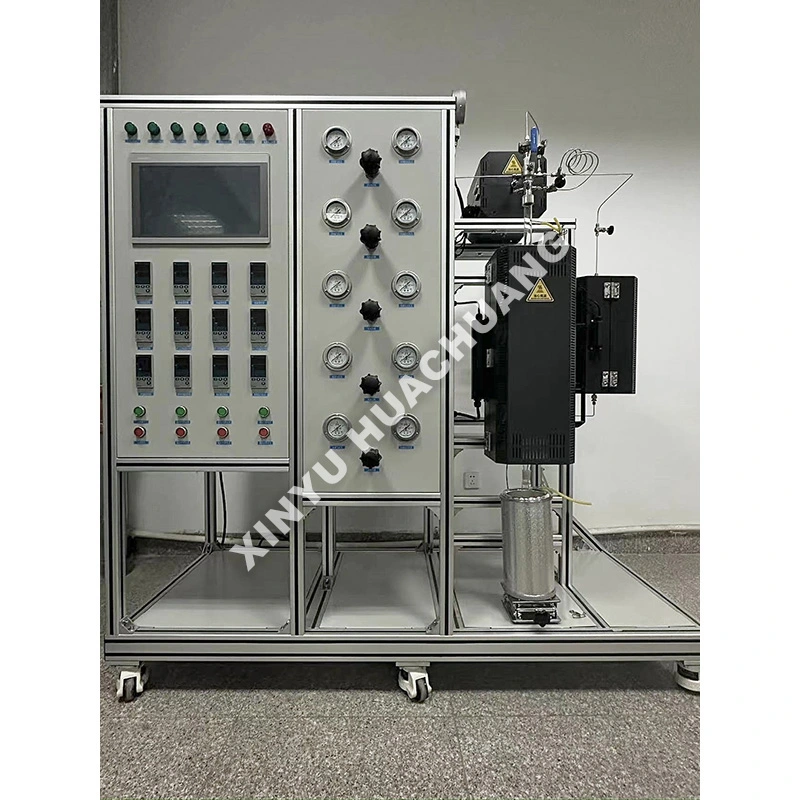

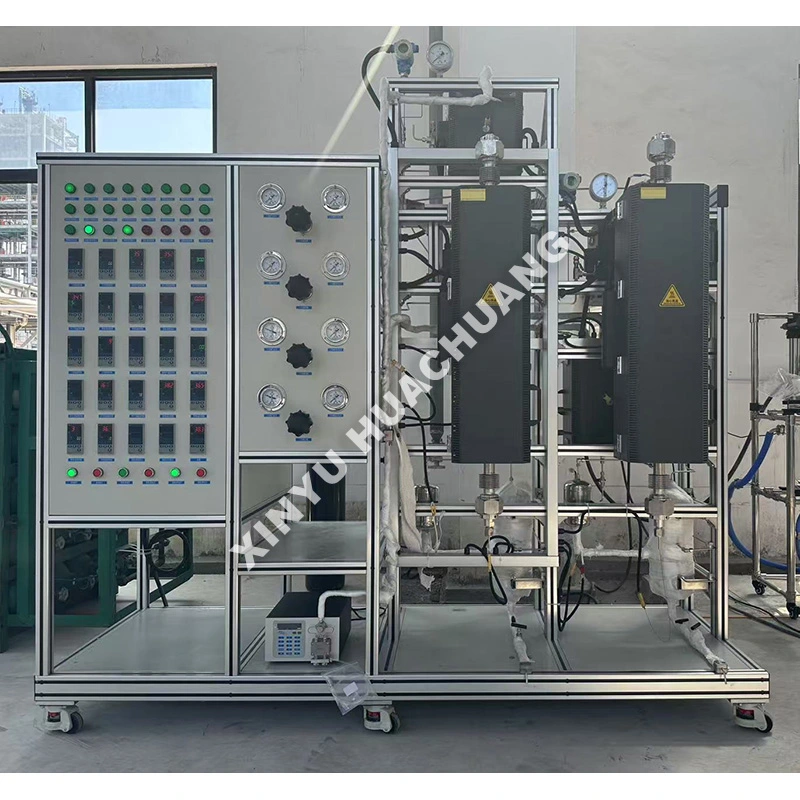

Експериментальна установка метану XINYU HUACHUANG є високоавтоматизованою лабораторною реакторною системою, розробленою для точного виробництва синтез-газу та кінетичних досліджень. Розроблений для імітації процесів промислового парового риформінгу метану (SMR) і сухого риформінгу (DRM), він точно контролює температуру, тиск і співвідношення газ/вуглець. Оснащений інтелектуальною системою автоматизації PLC і багаторівневими блокуваннями безпеки, цей пристрій ідеально підходить для скринінгу каталізатора, оптимізації процесів і досліджень виробництва водню в енергетиці та нафтохімії.

Принцип роботи

Експериментальна установка метанового риформінгу працює за повністю автоматизованою послідовністю: ендотермічні реакції риформінгу моделюються при підвищених температурах, при цьому метан точно вимірюється контролерами масової витрати, а потім змішується або з парою (через нагрітий барботер), або з вуглекислим газом. Після попереднього нагрівання газоподібна сировина потрапляє в реактор із нерухомим шаром, заповнений каталізатором на основі нікелю або благородного металу, де риформінг перетворює метан на водень і монооксид вуглецю. Протягом усього процесу блок підтримує необхідний високотемпературний профіль за допомогою розширеної системи контролю температури, тоді як його онлайн-модуль аналізу газу безперервно відстежує склад продукту, дозволяючи в режимі реального часу обчислювати конверсію метану та кінцеве співвідношення H₂/CO.

Ключові переваги

● Високотемпературна точність: вдосконалене багатозонне PID-нагрівання забезпечує рівномірний розподіл температури до 900 ℃, критично важливий для ендотермічних реакцій реформінгу.

● Універсальне моделювання процесу: підтримує паровий риформінг метану (SMR), сухий риформінг (DRM) і автотермічний риформінг (ATR) шляхом простого регулювання складу вихідного газу.

● Точний контроль над парою: інтегрована система барботера та випарника з підігрівом забезпечує точне та стабільне співвідношення вода/вуглець (S/C) без конденсації в лініях подачі.

● Інтелектуальна автоматизація: інтегроване керування PLC-PC забезпечує автоматизовану реєстрацію даних, створення історичної кривої та тривалу роботу без нагляду.

● Надійна та безпечна конструкція: реактори виготовлені з високотемпературних корозійностійких сплавів (наприклад, SS316L, Inconel), які мають багаторівневі блокування безпеки для захисту від перегріву, надлишкового тиску та захисту від полум’я.

Технічні характеристики

Сфери застосування

● Виробництво водню: дослідження та розробки парового риформінгу метану (SMR) для паливних елементів і водню для нафтопереробних заводів.

● Уловлювання та утилізація вуглецю: сухий риформінг метану (DRM) для перетворення CH4 і CO2 на цінний синтетичний газ.

● Перевірка каталізатора: тестування каталізаторів на основі Ni, благородних металів (Ru, Rh, Pt) і перовскітних каталізаторів для реакцій реформінгу.

● Оптимізація процесу: вивчення впливу температури, тиску та співвідношення S/C на конверсію метану та стійкість до коксування.

● Академічні дослідження: Фундаментальні кінетичні дослідження та механізми дезактивації каталізатора.

Застереження щодо використання

● Опалення паропроводу: завжди переконайтеся, що система парогенерації та всі трубопроводи, що йдуть нижче, належним чином обігріваються та ізольовані, щоб запобігти конденсації води, яка може пошкодити каталізатор.

● Інертна продувка: завжди продувайте реактор інертним газом (N2 або Ar) перед нагріванням і перед введенням пари або реактивних газів, щоб запобігти окисленню або вибухонебезпечним сумішам.

● Послідовність охолодження: Після експерименту спочатку припиніть подачу рідини, потім продовжуйте подавати інертний газ, охолоджуючи реактор до кімнатної температури перед вимкненням.

● Безпека газу: метан і водень є легкозаймистими речовинами. Переконайтеся, що всі з’єднання перевірені на герметичність і система працює в добре провітрюваному приміщенні з детекторами газу.

Керівництво з технічного обслуговування

● Щодня: перевірте тиск у газовому балоні, перевірте показання MFC і перевірте рівень води в барботері. Переконайтеся, що відпрацьовані гази належним чином видалені або очищені.

● Щотижня/щомісяця: очистіть або замініть газові фільтри та вологовловлювачі. Перевірте ущільнення, клапани та труби реактора на наявність будь-яких ознак корозії або витоків.

● Щоквартально: калібруйте контролери масової витрати та датчики температури, щоб підтримувати точність тестування. Перевірте електричні з’єднання в корпусі ПЛК на щільність.

● Поводження з каталізатором: обережно завантажуйте та вивантажуйте каталізатори, щоб уникнути розчавлення. Регулярно контролювати падіння тиску; раптове збільшення вказує на закоксовування або закупорку шару, що вимагає регенерації або заміни.

Післяпродажне обслуговування та підтримка

У XINYU HUACHUANG ми прагнемо надавати комплексну та надійну підтримку після продажу, щоб забезпечити безперервну та ефективну роботу вашого обладнання. Наша спеціальна служба обслуговування завжди готова допомогти вам.

Повне гарантійне покриття

Ми з гордістю пропонуємо дворічну гарантію на наше обладнання. Протягом цього періоду ми надаємо безкоштовні послуги з технічного обслуговування та ремонту для будь-яких проблем, пов’язаних з якістю, за винятком тих, які викликані неправильною експлуатацією, несанкціонованими модифікаціями або форс-мажорними обставинами. Для обладнання після закінчення дворічного гарантійного терміну ми продовжуємо пропонувати послуги довічного обслуговування, стягуючи лише вартість заміни частин і роботи.

Механізм швидкого реагування

Ми пропонуємо професійну технічну підтримку 7×24 години по телефону. Отримавши сповіщення про несправність, наша технічна команда відповість протягом 24 годин і запропонує життєздатне рішення. Якщо потрібне обслуговування на місці, наші професійні інженери прибудуть на ваш об’єкт протягом тижня. В особливих випадках, коли обладнання не підлягає ремонту, ми беззастережно замінимо його на новий або надамо замінний блок протягом дворічного гарантійного періоду, або вживемо необхідних заходів для відновлення нормальної роботи.

Часті запитання (FAQ)

Q1: Яким чином ця експериментальна установка риформінгу метану запобігає коксуванню та дезактивації каталізатора під час довготривалих випробувань?

Відповідь: Коксування є критичною проблемою для риформінгу метану. Наша установка оснащена точно регульованою системою контролю співвідношення пари до вуглецю (S/C), що забезпечує оптимальну стехіометрію для придушення відкладення вуглецю. Крім того, ми пропонуємо додатковий модуль попереднього риформінгу, який перетворює вищі вуглеводні перед основним трубчастим реактором, працюючи при нижчих температурах, щоб гарантувати стабільні та м’які умови, таким чином значно подовжуючи термін служби каталізатора під час експериментальних прогонів.

Q2: Чи можна цю установку адаптувати як для парового риформінгу метану (SMR), так і для сухого риформінгу метану (DRM)?

A: Так, пристрій дуже універсальний. Він оснащений незалежними високоточними контролерами масового потоку (MFC) як для H₂O (через випарник), так і для подачі CO₂. Це дозволяє дослідникам плавно перемикатися між процесами SMR і DRM або навіть тестувати подвійний риформінг, щоб оцінити продуктивність каталізатора та якість синтез-газу (співвідношення H₂/CO) у різних середовищах вуглекислого газу та пари.

Q3: Як система підтримує точні температурні профілі, враховуючи високоендотермічний характер реакції реформінгу?

Відповідь: Реакція риформінгу потребує значних витрат енергії (700–1000°C). У нашій експериментальній установці риформінгу метану використовується багатозонна програмована електронагрівальна піч із розширеним адаптивним ПІД-регулюванням. Кілька термопар стратегічно розміщені вздовж труби реактора, щоб контролювати профіль температури в режимі реального часу. Промисловий ПЛК динамічно регулює потужність нагріву, щоб компенсувати ендотермічний радіатор, забезпечуючи високоточні кінетичні дані.

Q4: Як безпечно охолоджувати та аналізувати високотемпературний газоподібний продукт без втрати важливих даних?

A: В установку входить спеціалізована багатоступенева система кондиціювання газу. Високотемпературний витік спочатку проходить через охолоджувач швидкого гасіння, щоб миттєво зупинити будь-які вторинні реакції. Потім він проходить через високоефективний конденсатор і газорідинний сепаратор для видалення непрореагованої пари та води. Потім висушений синтетичний газ направляється в онлайновий газовий хроматограф (ГХ) для точного аналізу в режимі реального часу конверсії CH₄, виходу CO, CO₂ і H₂.

Q5: Які механізми безпеки існують для роботи з високотемпературним воднем і окисом вуглецю під час експериментальних невдач?

Відповідь: Безпека має першорядне значення під час роботи з синтетичним газом. Експериментальний блок конверсії метану має комплексну матрицю безпеки. Якщо датчик потоку метану виходить з ладу або виявляється перепад температури, ПЛК миттєво запускає аварійне відключення (ESD). Він автоматично припиняє подачу вуглеводнів, відкриває клапани продувки азотом, щоб інертувати реактор, і активує випускну вентиляцію, щоб запобігти накопиченню вибухонебезпечного газу, захищаючи як оператора, так і обладнання.
