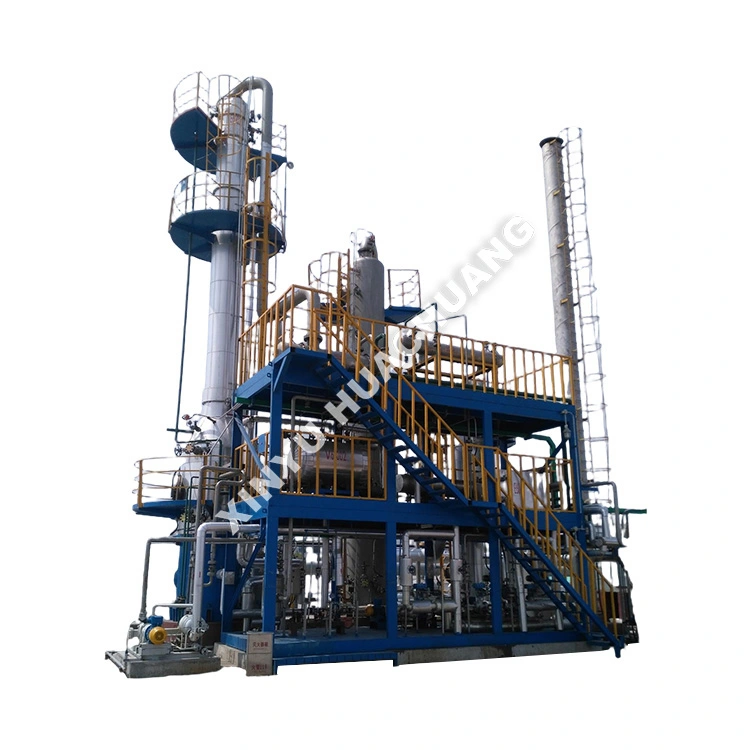

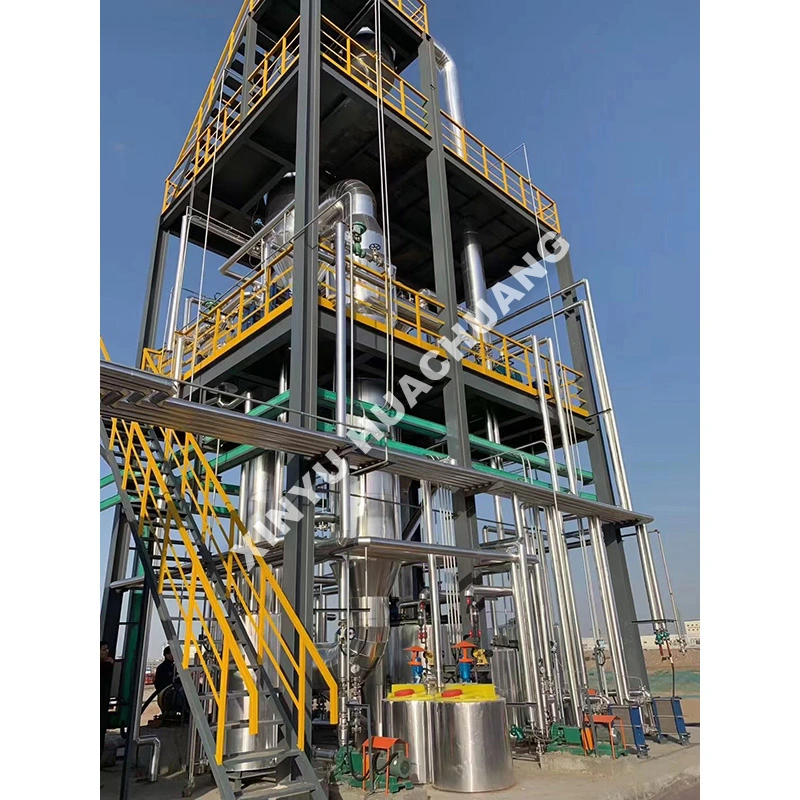

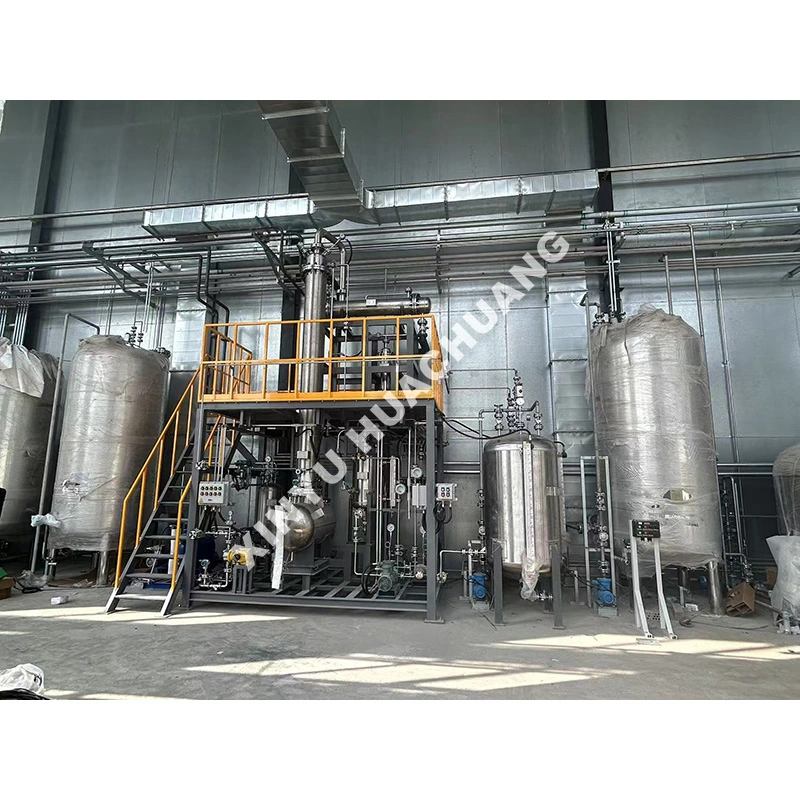

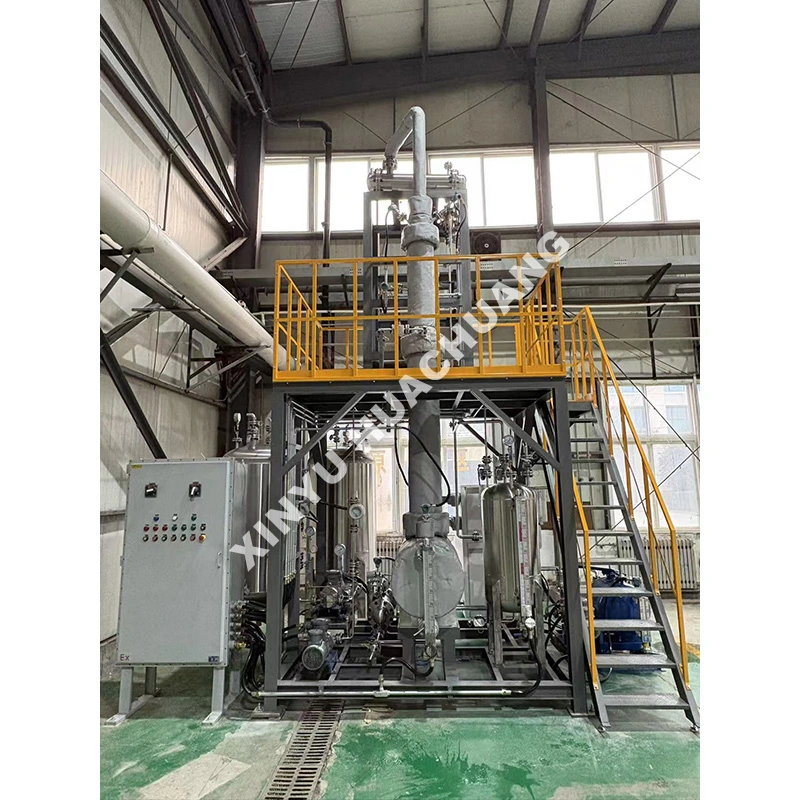

Блок дистиляції метанолу

Установка дистиляції метанолу XINYU HUACHUANG — це високоефективна безперервна система розділення, спеціально розроблена для промислового очищення сирого метанолу та відновлення сумішей метанол-вода. Розроблений для максимізації енергоефективності та пропускної здатності продукту, цей пристрій використовує вдосконалені багатоколонні конфігурації та технології інтеграції тепла для розділення складних сумішей із надзвичайною точністю. Оснащена інтелектуальною системою автоматизації PLC, автоматичним контролем флегмового коефіцієнта та багаторівневими блокуваннями безпеки, блок дистиляції метанолу забезпечує стабільну довготривалу роботу без нагляду, доставляючи метанол надвисокої чистоти (≥99,9%) для комерційного виробництва та оптимізації процесу.

Що таке установка дистиляції метанолу?

Блок дистиляції метанолу — це спеціалізований апарат хімічного розділення, призначений для модернізації сирого метанолу або відновлення метанолу з водних потоків відходів у високочисті промислові або електронні продукти. Він працює шляхом безперервної подачі суміші в багатоступеневу систему фракціонування, де метанол (температура кипіння ~64,7°C) відокремлюється від води та більш важких домішок на основі різниці температур кипіння. Установка зазвичай має попередню колону для видалення легких фракцій, колону високого тиску для інтеграції тепла та атмосферну колону для остаточного очищення. Це обладнання широко використовується на заводах з переробки вугілля в метанол, нафтохімічних підприємствах і центрах відновлення розчинників, забезпечуючи надійні показники виходу та чистоти для великомасштабного промислового впровадження.

Чим він виділяється?

● Розширена інтеграція тепла: використовує багатоефективну дистиляцію та технології механічної рекомпресії пари (MVR) для рекуперації прихованого тепла від парів, що надходять над газом, зменшуючи споживання пари до 50% порівняно з традиційними одноколонними системами.

● Вихід надвисокої чистоти: оптимізовані внутрішні елементи колонки та точний контроль рефлюксу ефективно відокремлюють домішки води та етанолу, досягаючи чистоти метанолу ≥99,9% із вмістом вологи нижче 100 ppm.

● Інтелектуальна автоматизація PLC: централізована система керування забезпечує тривалу роботу без нагляду, автоматичне регулювання флегмового коефіцієнта та реєстрацію даних у режимі реального часу щодо температури, тиску та швидкості потоку.

● Надійна та безпечна конструкція: створено з використанням першокласної металургії (наприклад, SS304/316L) і багаторівневих блокувань безпеки (захист від перегріву, надмірного тиску, сухого нагрівання) для забезпечення безпечної роботи в небезпечних середовищах.

● Енергоефективний дизайн: оптимізовані ребойлери, високоефективні конденсатори та теплообмінники максимізують теплову ефективність, значно знижуючи загальні експлуатаційні витрати та викиди вуглецю.

Технічні характеристики

Дорожня карта відбору

● Визначте вихідну сировину та цільову чистоту: Чітко визначте, чи переробляєте ви сирий метанол, суміші метанолу з водою чи відпрацьовані розчинники. Це визначає необхідну кількість колон, висоту колони та внутрішні конфігурації установки дистиляції метанолу.

● Вимоги до енергоефективності: оцініть доступні комунальні послуги (пара, електрика). Для великомасштабних операцій вибирайте конфігурації з кількома ефектами або MVR, щоб максимізувати рекуперацію тепла та мінімізувати експлуатаційні витрати.

● Місткість і пропускна спроможність: визначте необхідний об’єм безперервної обробки (наприклад, тонн/год). Переконайтеся, що діаметр колони та потужність ребойлера мають правильний розмір, щоб витримати швидкість пари без затоплення.

● Профіль домішок: якщо ваша сировина містить значний вміст етанолу або вищих спиртів, виберіть конфігурацію зі спеціальною секцією бічної відведення або екстракційної дистиляції, щоб досягти наднизького вмісту етанолу в кінцевому продукті.

● Сумісність матеріалів: Стандарт SS304 підходить для більшості застосувань метанолу. Однак, якщо ви обробляєте кислотні або висококорозійні потоки відходів, оновіть до SS316L або спеціального покриття.

Процес перевірки якості

● Перевірка матеріалів: сувора перевірка нержавіючої сталі, клапанів і резервуарів під тиском, що надходять, щоб переконатися, що вони відповідають визначеним металургійним стандартам і допускам безпеки при високому тиску.

● Точна обробка: обробка корпусів колон, ребойлерів і трубопроводів за допомогою ЧПК, щоб гарантувати ідеальні ущільнювальні поверхні та структурну цілісність під робочим тиском.

● Гідростатичне випробування та перевірка на герметичність: кожна посудина під тиском і трубопровід проходять суворі гідростатичні випробування та виявлення витоку гелію, щоб перевірити безпеку конструкції та абсолютну герметичність.

● Калібрування системи: Комплексне калібрування системи керування ПЛК, датчиків температури/тиску, контролерів масової витрати та регуляторів дефлегмації для забезпечення точного відображення даних і надійного керування.

● Остаточний функціональний запуск: повний сухий прогін і випробування водою для перевірки безперебійної роботи, рівномірного розподілу тепла, належного функціонування захисних блокувань і автоматизованої логіки керування перед пакуванням.

Післяпродажне обслуговування та підтримка

У XINYU HUACHUANG ми прагнемо надавати комплексну та надійну підтримку після продажу, щоб забезпечити безперервну та ефективну роботу вашого обладнання. Наша спеціальна служба обслуговування завжди готова допомогти вам.

Повне гарантійне покриття

Ми з гордістю пропонуємо дворічну гарантію на наше обладнання. Протягом цього періоду ми надаємо безкоштовні послуги з технічного обслуговування та ремонту для будь-яких проблем, пов’язаних з якістю, за винятком тих, які викликані неправильною експлуатацією, несанкціонованими модифікаціями або форс-мажорними обставинами. Для обладнання після закінчення дворічного гарантійного терміну ми продовжуємо пропонувати послуги довічного обслуговування, стягуючи лише вартість заміни частин і роботи.

Механізм швидкого реагування

Ми пропонуємо професійну технічну підтримку 7×24 години по телефону. Отримавши сповіщення про несправність, наша технічна команда відповість протягом 24 годин і запропонує життєздатне рішення. Якщо потрібне обслуговування на місці, наші професійні інженери прибудуть на ваш об’єкт протягом тижня. В особливих випадках, коли обладнання не підлягає ремонту, ми беззастережно замінимо його на новий або надамо замінний блок протягом дворічного гарантійного періоду, або вживемо необхідних заходів для відновлення нормальної роботи.

Часті запитання (FAQ)

Q1: Яка мета конструкції з трьох колон (попередня колона, колона високого тиску, атмосферна колона)?

A: Кожен стовпець виконує окрему роль. Попередня колона видаляє легкі домішки (такі як диметиловий ефір і метилформіат) із сирої сировини. Колона високого тиску виконує основне розділення метанолу та води, одночасно забезпечуючи інтеграцію тепла з атмосферною колоною для зменшення споживання енергії. Атмосферна колона забезпечує кінцевий прохід очищення, виробляючи метанол високої чистоти, який відповідає промисловим або електронним специфікаціям.

Q2: Як інтеграція тепла між колонами зменшує експлуатаційні витрати?

Відповідь: колона високого тиску працює при підвищеному тиску, що підвищує температуру конденсації у верхній колоні. Потім це відпрацьоване тепло використовується як джерело тепла для ребойлера атмосферного стовпа. Ця термомуфта може зменшити загальне споживання пари на 30–40% у порівнянні з одноколонною конструкцією, що значно знижує витрати на комунальні послуги.

Q3: Яких рівнів чистоти метанолу може досягти цей пристрій?

A: Багатоступенева система фракціонування виробляє метанол, який відповідає промисловим стандартам класу AA (чистота ≥99,9%) і може бути налаштований для специфікацій електронного класу з додатковими етапами очищення. Установка ефективно відокремлює метанол від води, етанолу, вищих спиртів і слідових домішок.

Q4: З якими типами сирого метанолу може працювати цей пристрій?

A: Він обробляє сирий метанол із синтезу вугілля в метанол, риформінгу природного газу та процесів газифікації біомаси. Він також відновлює метанол із водних потоків відходів на нафтохімічних підприємствах і в центрах відновлення розчинників, що робить його універсальним для різних виробничих маршрутів.

Q5: Як пристрій забезпечує постійну якість продукції під час безперервної роботи?

Відповідь: Онлайн-аналітичні інструменти, такі як ГХ, забезпечують моніторинг чистоти продукту в реальному часі. Автоматичні системи регулювання точки зрізу реагують на будь-який дрейф складу, відводячи нестандартний матеріал назад у подачу, збираючи як продукт лише той, що відповідає специфікаціям.
