Машина для випробування втоми на згинання трубної арматури

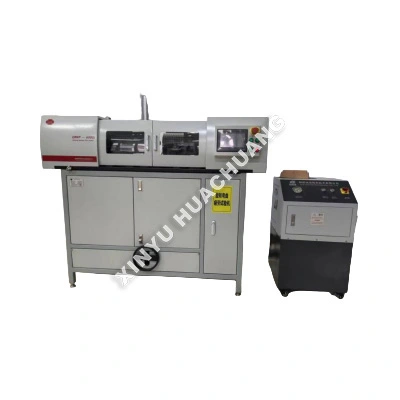

Машина XINYU HUACHUANG для випробування на втому при згині – це вузькоспеціалізований випробувальний апарат промислового рівня, спеціально розроблений для оцінки структурної цілісності та довговічності компонентів трубопроводу під дією повторюваних навантажень на згин. Розроблена для імітації реальних динамічних навантажень, ця машина для випробування на втому при згині компонентів трубопроводу точно застосовує циклічні згинальні моменти для оцінки виникнення та поширення тріщин. Оснащений інтелектуальною системою автоматизації PLC/PC і багаторівневими блокуваннями безпеки, він забезпечує безпечну тривалу роботу без нагляду, надаючи високовідтворювані дані кривої S-N для досліджень і розробок, контролю якості та промислової сертифікації.

Принцип роботи

Машина для випробування на втому при згині трубної арматури працює шляхом надійного затискання зразка труби або фітинга та застосування контрольованого, повторюваного згинального моменту за допомогою високоточних сервогідравлічних або сервоелектричних приводів. Машину можна налаштувати на згинання в одній площині, поворотне згинання або складне багатоосьове навантаження для імітації фактичних робочих навантажень трубопроводу. Протягом випробування система постійно відстежує та записує такі параметри, як кут вигину, прикладений момент, кількість циклів і деформація. Випробування автоматично припиняється, коли зразок ламається або досягає попередньо визначеного порогу витоку, забезпечуючи точні дані про втомний ресурс.

Де воно світить?

● Високоточне циклічне навантаження: оснащено сервоприводами преміум-класу та тензодатчиками для забезпечення точного та стабільного застосування складних форм хвилі вигину (синусоїди, трикутника, блоку) з мінімальним шумом.

● Можливість багатоосьового випробування: підтримує випробування на втому на вигин в одній площині, подвійній площині та поворотному згині для точної імітації реального встановлення трубопроводу та робочих навантажень.

● Інтелектуальний збір даних: інтегроване програмне забезпечення для ПК автоматично записує криві в реальному часі (момент-кут, цикл-збій), обчислює втомний ресурс і створює вичерпні звіти про випробування.

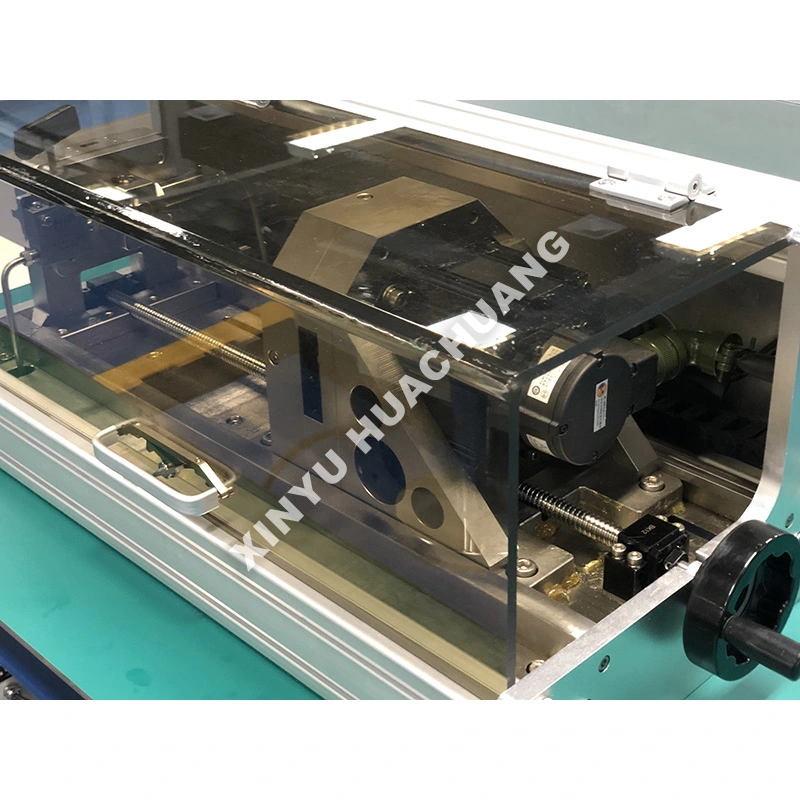

● Міцна та безпечна конструкція: виготовлено з міцної литої рами та багаторівневих блокувань безпеки (захист від перевантаження, аварійна зупинка, локалізація тріщин, виявлення витоків), щоб забезпечити безпеку оператора та довговічність обладнання.

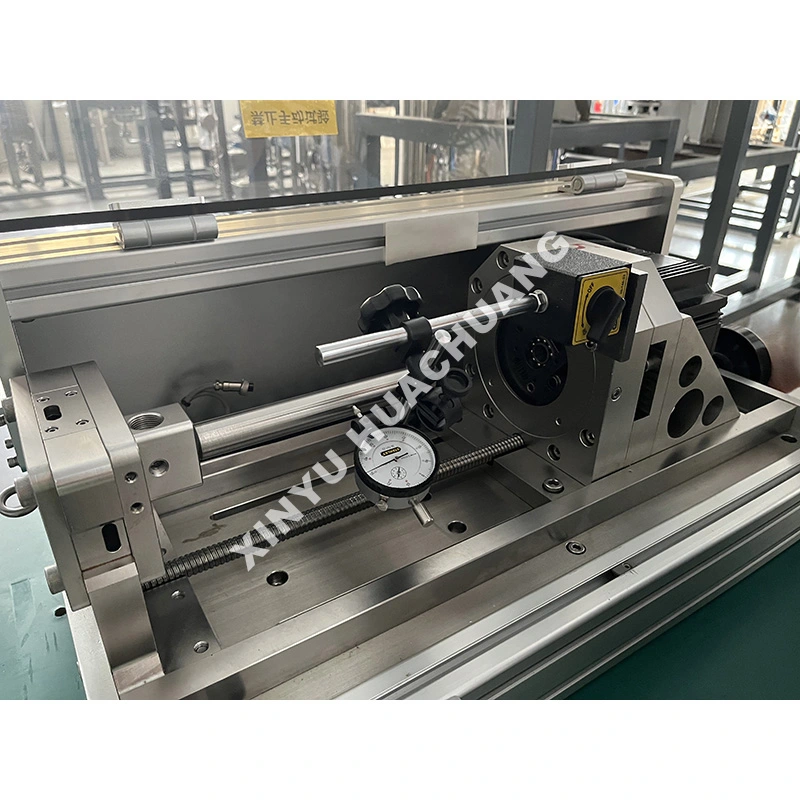

● Настроюване кріплення: пропонує широкий асортимент спеціалізованих затискних пристроїв і кінцевих з’єднувачів для надійного утримання труб різного діаметру, товщини стінки та геометрії фітингів.

Технічні характеристики

Де він застосовний?

● Нафтова та газова промисловість: Оцінка втоми бурильних труб, обсадних труб, труб і трубопровідної арматури за екстремальних циклічних вигинів.

● Нафтохімія та виробництво електроенергії: Випробування теплообмінних труб, труб котлів і паропроводів високого тиску.

● Автомобільна та аерокосмічна промисловість: оцінка довговічності вихлопних систем, паливопроводів і гідравлічних труб під впливом вібрації та вигину.

● Будівництво та інфраструктура: Оцінка довговічності конструкційних сталевих труб, риштувань і компонентів мостів.

● Медичні пристрої: перевірка гнучкості та стійкості до втоми катетерів, провідників і стентів.

Застереження щодо використання

● Правильне вирівнювання зразка: завжди переконайтеся, що зразок ідеально вирівняний у пристосуваннях, щоб запобігти ненавмисним осьовим навантаженням або ексцентричному вигину, які можуть спотворити результати втоми.

● Перевірка сили затиску: переконайтеся, що сила затиску достатня, щоб запобігти ковзанню зразка під час випробувань із високим циклом, але не настільки висока, щоб спричинити передчасне роздавлення в точках захоплення.

● Налаштування виявлення витоку: для порожнистих компонентів трубопроводу завжди підключайте внутрішню систему моніторингу тиску та датчики виявлення витоку перед початком перевірки.

● Поступове збільшення навантаження: використовуйте програмовану програмну функцію підвищення навантаження, щоб поступово збільшувати амплітуду згинання до цільового рівня, запобігаючи ударним навантаженням.

Керівництво з технічного обслуговування

● Щодня: перевіряйте всі затискні пристосування та ручки на наявність зносу, тріщин або деформації. Перевірте рівень гідравлічного масла (якщо є) і переконайтеся, що всі блокування безпеки функціонують належним чином.

● Щотижня/щомісяця: змащуйте всі рухомі з’єднання, напрямні рейки та з’єднання приводу відповідно до специфікацій виробника. Очистіть тестову зону та перевірте електричні з’єднання на наявність ослабленості.

● Щокварталу: виконайте комплексне калібрування системи тензодатчиків, датчиків кута та датчиків тиску з використанням сертифікованих еталонних стандартів. Огляньте гідравлічні шланги та фітинги на ознаки зносу або протікання.

● Після випробування: завжди дотримуйтесь належної послідовності вимкнення після руйнування зразка. Обережно вийміть зламаний зразок, очистіть кріплення та огляньте привід на наявність будь-яких пошкоджень, спричинених раптовим вивільненням навантаження.

Післяпродажне обслуговування та підтримка

У XINYU HUACHUANG ми прагнемо надавати комплексну та надійну підтримку після продажу, щоб забезпечити безперервну та ефективну роботу вашого обладнання. Наша спеціальна служба обслуговування завжди готова допомогти вам.

Повне гарантійне покриття

Ми з гордістю пропонуємо дворічну гарантію на наше обладнання. Протягом цього періоду ми надаємо безкоштовні послуги з технічного обслуговування та ремонту для будь-яких проблем, пов’язаних з якістю, за винятком тих, які викликані неправильною експлуатацією, несанкціонованими модифікаціями або форс-мажорними обставинами. Для обладнання після закінчення дворічного гарантійного терміну ми продовжуємо пропонувати послуги довічного обслуговування, стягуючи лише вартість заміни частин і роботи.

Механізм швидкого реагування

Ми пропонуємо професійну технічну підтримку 7×24 години по телефону. Отримавши сповіщення про несправність, наша технічна команда відповість протягом 24 годин і запропонує життєздатне рішення. Якщо потрібне обслуговування на місці, наші професійні інженери прибудуть на ваш об’єкт протягом тижня. В особливих випадках, коли обладнання не підлягає ремонту, ми беззастережно замінимо його на новий або надамо замінний блок протягом дворічного гарантійного періоду, або вживемо необхідних заходів для відновлення нормальної роботи.

Часті запитання (FAQ)

Q1: Як машина моделює реальні робочі навантаження на трубопроводі?

A: Машина надійно затискає зразок труби або фітинга та застосовує контрольовані, повторювані згинальні моменти за допомогою високоточних сервогідравлічних або сервоелектричних приводів. Його можна налаштувати для вигину в одній площині, поворотного згинання або складного багатоосьового навантаження, щоб відтворити фактичні умови напруги, які зазнають трубопроводи під час експлуатації, включаючи осідання на грунті, теплове розширення та втому, спричинену вібрацією.

Q2: Які параметри контролює система під час випробування на втому?

A: Система постійно записує кут згину, прикладений момент, кількість циклів і дані про деформацію в режимі реального часу. Цей комплексний набір даних дозволяє інженерам побудувати криві S-N (напруга в залежності від кількості циклів) і визначити точний термін служби компонента трубопроводу від втоми за заданих умов навантаження.

Q3: Як машина визначає, коли зразок вийшов з ладу?

A: Випробування автоматично припиняється, коли зразок ламається або досягає попередньо визначеного порогу витоку. Для випробувань труб під тиском система контролює внутрішній тиск і виявляє будь-яке падіння тиску, яке вказує на тріщину в стінці, гарантуючи, що вимірювання довговічності відображає фактичну несправність, а не довільні обмеження циклу.

Q4: Чи може машина тестувати як прямі секції труб, так і фітинги, такі як коліна та трійники?

A: Так. Система затиску та конфігурація приводу регулюються для розміщення прямих ділянок труб, колін, трійників, фланців та інших фітингів трубопроводів. Кожен тип зразка можна випробувати в його найбільш критичному режимі вигину, щоб визначити найслабшу точку в системі трубопроводу.

Q5: Чому випробування на втому на вигин є важливими для кваліфікації трубопроводу?

Відповідь: Трубопроводи для нафти та газу, хімічної обробки та виробництва електроенергії піддаються циклічним навантаженням на вигин від руху ґрунту, теплового циклу та вібрації обладнання. Випробування на втому при згині надають дані від циклу до відмови, необхідні для встановлення інтервалів перевірок, перевірки проектних запасів і забезпечення відповідності стандартам цілісності трубопроводу, таким як API 570 і ASME B31.3.
