Прилад для вимірювання осьового зазору для підшипників

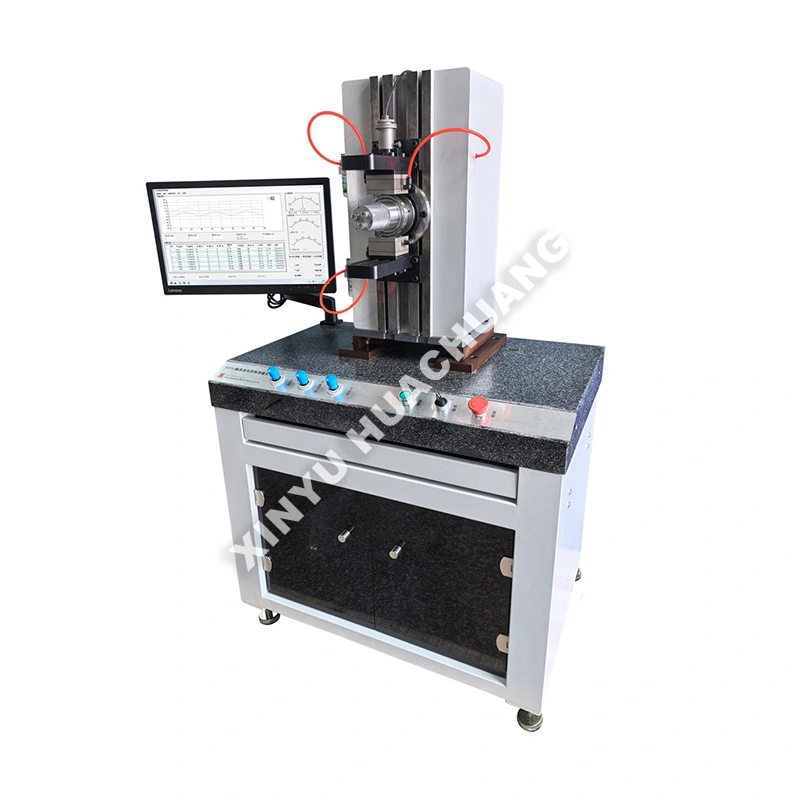

Прилад для вимірювання осьового зазору XINYU HUACHUANG для підшипників — це високоточний напівавтоматичний випробувальний прилад, спеціально розроблений для оцінки внутрішнього осьового зазору підшипників кочення. Розроблений відповідно до строгих міжнародних стандартів, цей прилад для вимірювання осьового зазору для підшипників точно застосовує стандартизовані осьові навантаження для вимірювання мікропереміщень. Оснащений інтелектуальною системою автоматизації PLC і високочутливими датчиками, він забезпечує безпечну та надійну роботу, надаючи високовідтворювані дані для досліджень і розробок, контролю якості та сертифікації виробництва.

Принцип роботи

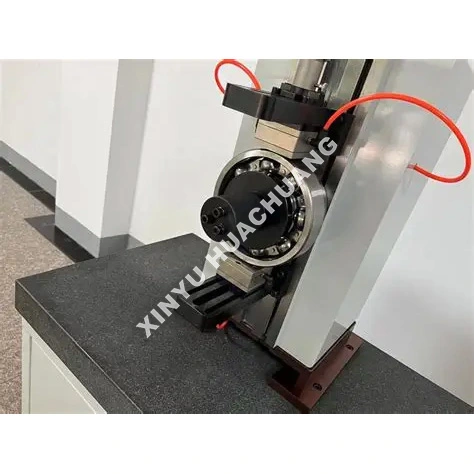

Прилад для вимірювання осьового зазору для підшипників працює за динамічним принципом вимірювання без навантаження. Зовнішнє кільце підшипника надійно зафіксоване та затиснуте, а до внутрішнього кільця прикладається точне осьове вимірювальне навантаження. Високочутливі датчики переміщення фіксують осьовий рух тіл кочення під час їх проходження через зону навантаження. Система використовує диференціальні алгоритми для автоматичного усунення геометричних помилок і обчислює справжній осьовий зазор без необхідності компенсації деформації.

Які відмітні переваги?

● Високоточне вимірювання: оснащено високоякісними індуктивними датчиками зі статичною повторюваністю <1,5 мкм і динамічною повторюваністю <2,5 мкм.

● Автоматичне завантаження: пневматичне або моторизоване завантаження забезпечує послідовне, стандартизоване вимірювання сил, усуваючи помилки ручної роботи.

● Інтелектуальна обробка даних: автоматично обчислює середній зазор, визначає застрявання при обертанні та створює статистичні звіти SPC/CPK.

● Надійна та безпечна конструкція: створено з жорсткою механічною рамою та має функцію автоматичного калібрування за стандартними еталонними деталями для підтримки тривалої точності.

● Універсальна сумісність: модульне кріплення дозволяє швидко перемикатися для перевірки різних типів підшипників, від радіальних кулькових до конічних роликових.

Технічні характеристики

Де його можна використовувати?

● Виробництво підшипників: 100% вбудована або офлайн перевірка якості кулькових, циліндричних роликових і конічних роликових підшипників з глибокою канавкою.

● Автомобільна та аерокосмічна промисловість: вхідний контроль якості (IQC) і перевірка складання втулок коліс, коробок передач і турбінних двигунів.

● Precision Machinery: відбір зазорів і пар для шпинделів високоточних верстатів і робототехніки.

● Технічне обслуговування та ремонт: оцінка стану та оцінка зазору підшипників під час капітального ремонту обладнання.

Застереження щодо використання

● Підготовка зразка: завжди ретельно очищайте підшипник, щоб видалити засоби для запобігання іржі або мастило, які можуть вплинути на мікровимірювання.

● Теплова рівновага: перед тестуванням дайте приладу та підшипнику акліматизуватися до кімнатної температури (20±5℃).

● Правильне центрування: переконайтеся, що підшипник встановлено абсолютно рівно на пристосуванні, щоб запобігти помилковим показанням, спричиненим нахилом зовнішнього кільця.

● Калібрування: виконуйте процедуру автоматичного калібрування, використовуючи стандартні опорні підшипники на початку кожної зміни.

Керівництво з технічного обслуговування

● Щодня: протирайте прилади для вимірювання та стилус датчика чистою тканиною без ворсу. Перевірте пневматичний тиск повітря (якщо є) і злийте вологу з фільтра.

● Щотижня/щомісяця: перевіряйте обертовий шпиндель і завантажувальні важелі на безперебійну роботу. Нанесіть краплю легкої машинної олії на механічні опорні точки, як рекомендовано.

● Щокварталу: виконайте повне калібрування системи, використовуючи сертифіковані стандартні блоки зазору, щоб перевірити лінійність і точність посилення.

● Контроль навколишнього середовища: тримайте прилад подалі від важких вібруючих машин, сильних магнітних полів і прямих сонячних променів, щоб підтримувати стабільність вимірювання.

Підтримка, яка додає вам впевненості

У XINYU HUACHUANG ми прагнемо надавати комплексну та надійну підтримку після продажу, щоб забезпечити безперервну та ефективну роботу вашого обладнання. Наша спеціальна служба обслуговування завжди готова допомогти вам.

Повне гарантійне покриття

Ми з гордістю пропонуємо дворічну гарантію на наше обладнання. Протягом цього періоду ми надаємо безкоштовні послуги з технічного обслуговування та ремонту для будь-яких проблем, пов’язаних з якістю, за винятком тих, які викликані неправильною експлуатацією, несанкціонованими модифікаціями або форс-мажорними обставинами. Для обладнання після закінчення дворічного гарантійного терміну ми продовжуємо пропонувати послуги довічного обслуговування, стягуючи лише вартість заміни частин і роботи.

Механізм швидкого реагування

Ми пропонуємо професійну технічну підтримку 7×24 години по телефону. Отримавши сповіщення про несправність, наша технічна команда відповість протягом 24 годин і запропонує життєздатне рішення. Якщо потрібне обслуговування на місці, наші професійні інженери прибудуть на ваш об’єкт протягом тижня. В особливих випадках, коли обладнання не підлягає ремонту, ми беззастережно замінимо його на новий або надамо замінний блок протягом дворічного гарантійного періоду, або вживемо необхідних заходів для відновлення нормальної роботи.

Часті запитання (FAQ)

Q1: Що таке осьовий зазор і чим він відрізняється від радіального?

A: Осьовий зазор – це загальна відстань, на яку внутрішнє кільце підшипника може переміщатися в аксіальному напрямку (вздовж осі вала) відносно зовнішнього кільця, коли не прикладається зовнішнє навантаження. У той час як радіальний зазор вимірює рух перпендикулярно валу, осьовий зазор вимірює рух паралельно валу. Обидва зазори впливають на продуктивність підшипників, але осьовий зазор особливо важливий для застосувань із силовим навантаженням, таких як коробки передач і вертикальні насоси.

Q2: Як динамічний принцип вимірювання приладу забезпечує точність?

A: Зовнішнє кільце надійно закріплено та затиснуто, тоді як до внутрішнього кільця прикладено точне осьове вимірювальне навантаження. Високочутливі датчики переміщення фіксують осьовий рух тіл кочення під час їх проходження через зону навантаження. Система використовує диференціальні алгоритми для автоматичного усунення геометричних помилок, таких як биття поверхні та коливання сепаратора, обчислюючи справжній осьовий зазор без необхідності компенсації деформації.

Q3: Чому осьовий зазор особливо важливий для радіально-упорних і конічних роликових підшипників?

A: Радіально-упорні та конічні роликові підшипники призначені для перенесення комбінованих радіальних і осьових навантажень. Їхній осьовий зазор безпосередньо визначає кут контакту між тілами кочення та доріжками кочення, що, у свою чергу, визначає розподіл навантаження, жорсткість і виділення тепла. Неправильний осьовий зазор у цих типах підшипників призводить до нерівномірного розподілу навантаження, передчасного розколювання та катастрофічної поломки.

Q4: Чи можна використовувати цей прилад разом із приладом для вимірювання радіального зазору для повної перевірки підшипників?

A: Так. Разом інструменти радіального та осьового зазорів забезпечують повний профіль зазору підшипника. Багато специфікацій підшипників вимагають перевірки обох значень. Послідовне використання обох приладів на одному підшипнику дає повну картину внутрішньої геометрії та підтверджує, що підшипник відповідає всім вимогам щодо зазору.

Q5: Як прилад підтримує вхідну перевірку та аналіз несправностей?

A: Для вхідної перевірки прилад перевіряє, що нові підшипники відповідають визначеній групі осьового зазору перед установкою, запобігаючи дорогій переробці збірки. Для аналізу несправностей вимірювання осьового зазору повернених підшипників або підшипників, що вийшли з ладу, допомагає визначити, чи був неправильний зазор фактором, що сприяє розслідуванню першопричини та вживанню коригувальних заходів.
