Прилад для вимірювання радіального зазору підшипника

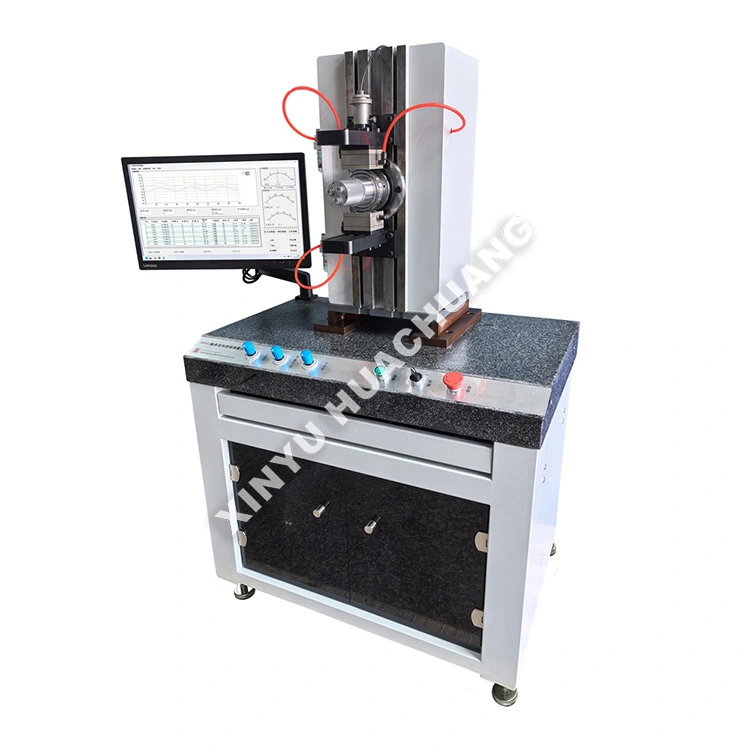

Прилад для вимірювання радіального зазору підшипників XINYU HUACHUANG — це високоточний напівавтоматичний випробувальний апарат, спеціально розроблений для оцінки внутрішнього радіального зазору підшипників кочення. Розроблений відповідно до суворих міжнародних стандартів, цей прилад для вимірювання радіального зазору підшипників точно застосовує стандартизовані вимірювальні навантаження для фіксації мікрозміщень. Оснащений інтелектуальною системою автоматизації PLC і високочутливими датчиками, він забезпечує безпечну та надійну роботу, надаючи високовідтворювані дані для досліджень і розробок, контролю якості та сертифікації виробництва.

Принцип роботи

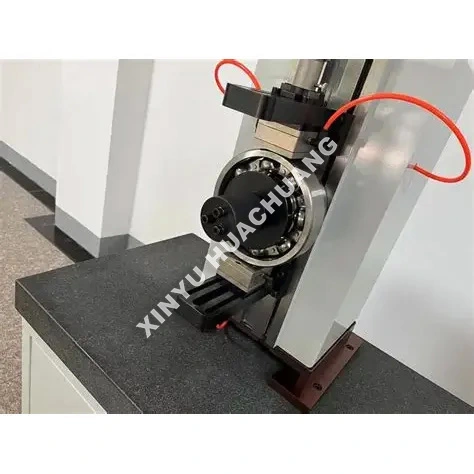

Прилад для вимірювання радіального зазору підшипників працює за динамічним принципом вимірювання без навантаження. Внутрішнє кільце підшипника фіксується та обертається синхронним двигуном, а до зовнішнього кільця прикладається точне вимірювальне навантаження. Високочутливі датчики переміщення фіксують радіальний рух тіл кочення під час їх проходження через зону навантаження. Система використовує диференціальні алгоритми для автоматичного усунення геометричних помилок і обчислює справжній радіальний зазор без необхідності компенсації деформації.

Які відмітні переваги?

● Високоточне вимірювання: оснащено високоякісними індуктивними датчиками зі статичною повторюваністю <1,5 мкм і динамічною повторюваністю <2,5 мкм.

● Автоматичне завантаження: пневматичне або моторизоване завантаження забезпечує послідовне, стандартизоване вимірювання сил, усуваючи помилки ручної роботи.

● Інтелектуальна обробка даних: автоматично обчислює середній зазор, визначає застрявання при обертанні та створює статистичні звіти SPC/CPK.

● Надійна та безпечна конструкція: створено з жорсткою механічною рамою та має функцію автоматичного калібрування за стандартними еталонними деталями для підтримки тривалої точності.

● Універсальна сумісність: модульне кріплення дозволяє швидко перемикатися для перевірки різних типів підшипників, від радіальних кулькових до конічних роликових.

Технічні характеристики

Де він застосовний?

● Виробництво підшипників: 100% вбудована або офлайн перевірка якості кулькових, циліндричних роликових і конічних роликових підшипників з глибокою канавкою.

● Автомобільна та аерокосмічна промисловість: вхідний контроль якості (IQC) і перевірка складання втулок коліс, коробок передач і турбінних двигунів.

● Precision Machinery: відбір зазорів і пар для шпинделів високоточних верстатів і робототехніки.

● Технічне обслуговування та ремонт: оцінка стану та оцінка зазору підшипників під час капітального ремонту обладнання.

Застереження щодо використання

● Підготовка зразка: завжди ретельно очищайте підшипник, щоб видалити засоби для запобігання іржі або мастило, які можуть вплинути на мікровимірювання.

● Теплова рівновага: перед тестуванням дайте приладу та підшипнику акліматизуватися до кімнатної температури (20±5℃).

● Правильне центрування: переконайтеся, що підшипник встановлено абсолютно рівно на пристосуванні, щоб запобігти помилковим показанням, спричиненим нахилом зовнішнього кільця.

● Калібрування: виконуйте процедуру автоматичного калібрування, використовуючи стандартні опорні підшипники на початку кожної зміни.

Керівництво з технічного обслуговування

● Щодня: протирайте прилади для вимірювання та стилус датчика чистою тканиною без ворсу. Перевірте пневматичний тиск повітря (якщо є) і злийте вологу з фільтра.

● Щотижня/щомісяця: перевіряйте обертовий шпиндель і завантажувальні важелі на безперебійну роботу. Нанесіть краплю легкої машинної олії на механічні опорні точки, як рекомендовано.

● Щокварталу: виконайте повне калібрування системи, використовуючи сертифіковані стандартні блоки зазору, щоб перевірити лінійність і точність посилення.

● Контроль навколишнього середовища: тримайте прилад подалі від важких вібруючих машин, сильних магнітних полів і прямих сонячних променів, щоб підтримувати стабільність вимірювання.

Деталі захисту після покупки

У XINYU HUACHUANG ми прагнемо надавати комплексну та надійну підтримку після продажу, щоб забезпечити безперервну та ефективну роботу вашого обладнання. Наша спеціальна служба обслуговування завжди готова допомогти вам.

Повне гарантійне покриття

Ми з гордістю пропонуємо дворічну гарантію на наше обладнання. Протягом цього періоду ми надаємо безкоштовні послуги з технічного обслуговування та ремонту для будь-яких проблем, пов’язаних з якістю, за винятком тих, які викликані неправильною експлуатацією, несанкціонованими модифікаціями або форс-мажорними обставинами. Для обладнання після закінчення дворічного гарантійного терміну ми продовжуємо пропонувати послуги довічного обслуговування, стягуючи лише вартість заміни частин і роботи.

Механізм швидкого реагування

Ми пропонуємо професійну технічну підтримку 7×24 години по телефону. Отримавши сповіщення про несправність, наша технічна команда відповість протягом 24 годин і запропонує життєздатне рішення. Якщо потрібне обслуговування на місці, наші професійні інженери прибудуть на ваш об’єкт протягом тижня. В особливих випадках, коли обладнання не підлягає ремонту, ми беззастережно замінимо його на новий або надамо замінний блок протягом дворічного гарантійного періоду, або вживемо необхідних заходів для відновлення нормальної роботи.

Часті запитання (FAQ)

Q1: Що таке радіальний зазор і чому він має значення для продуктивності підшипника?

A: Радіальний зазор — це загальна відстань, на яку внутрішнє кільце підшипника може радіально переміщатися відносно зовнішнього кільця, коли не застосовано зовнішнє навантаження. Правильний радіальний зазор має вирішальне значення, оскільки занадто малий зазор спричиняє надмірне тертя, перегрів і передчасний вихід з ладу, тоді як занадто великий зазор призводить до вібрації, шуму та зниження вантажопідйомності.

Q2: Як працює принцип динамічного вимірювання без навантаження?

A: Прилад фіксує внутрішнє кільце підшипника та обертає його за допомогою синхронного двигуна, одночасно застосовуючи точне вимірювальне навантаження до зовнішнього кільця. Високочутливі датчики переміщення фіксують радіальний рух тіл кочення під час їх проходження через зону навантаження. Потім диференціальні алгоритми автоматично усувають геометричні помилки, такі як некруглість, забезпечуючи справжнє значення радіального зазору.

Q3: Чому прилад використовує диференціальні алгоритми замість прямого вимірювання?

Відповідь: Підшипники мають властиві геометричні недоліки — легку овальність, хвилястість поверхні та зміни розмірів елементів кочення — які можуть спотворювати прості точкові вимірювання. Диференціальний алгоритм фіксує кілька точок даних навколо повного оберту та математично відокремлює ці геометричні похибки від фактичного зазору, забезпечуючи точність вимірювання без необхідності компенсації деформації.

Q4: Які типи та розміри підшипників може вимірювати цей прилад?

A: Інструмент підтримує кулькові підшипники з глибоким канавкою, радіально-упорні підшипники, циліндричні роликові підшипники та конічні роликові підшипники в широкому діапазоні розмірів. Адаптери та кріплення можна налаштувати відповідно до діаметрів отворів підшипників і зовнішніх діаметрів, що робить їх придатними як для перевірки якості на виробничій лінії, так і для лабораторних перевірок.

Q5: Як цей інструмент підтримує контроль якості підшипників у виробництві?

A: Забезпечуючи швидкі, точні та повторювані вимірювання радіального зазору, прилад забезпечує 100% перевірку виробничих партій або статистичну вибірку відповідно до стандартів ISO 5753 і ABMA. Це гарантує, що кожен доставлений підшипник відповідає визначеній групі зазору, зменшуючи гарантійні претензії та несправності, спричинені неправильним зазором.
