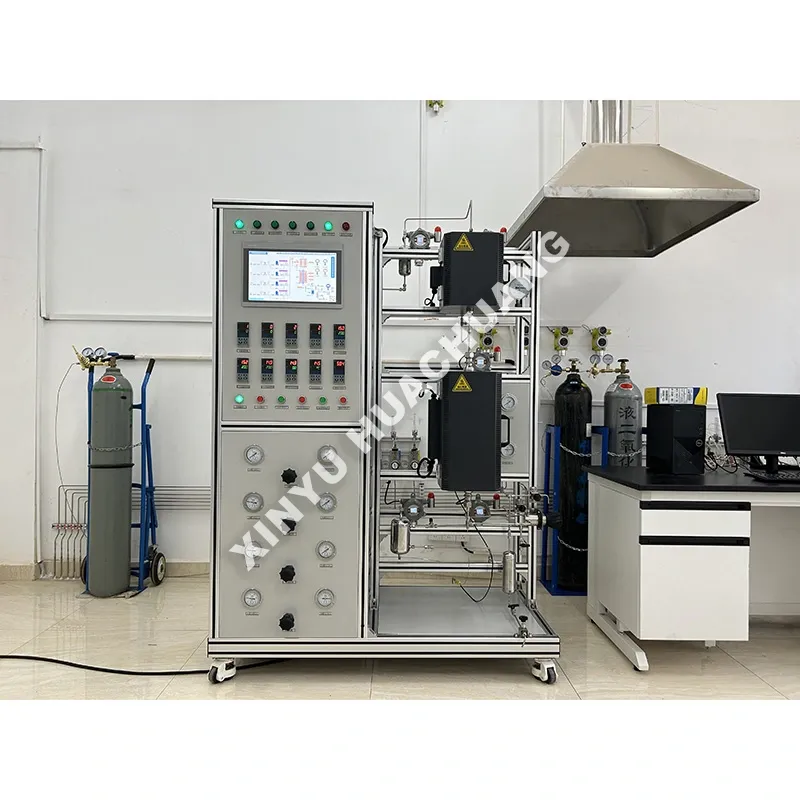

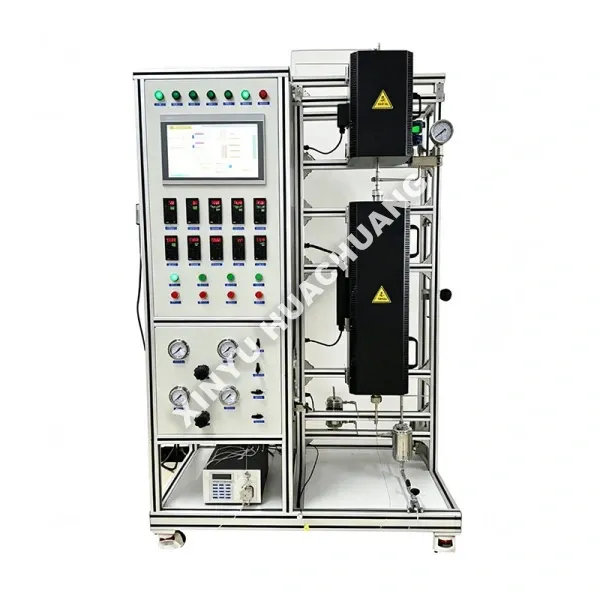

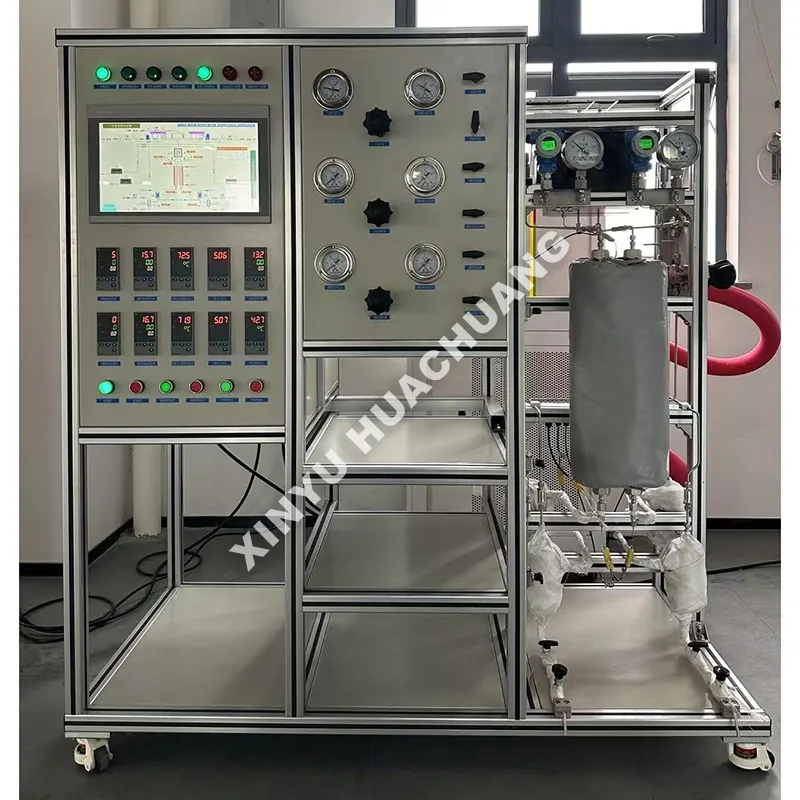

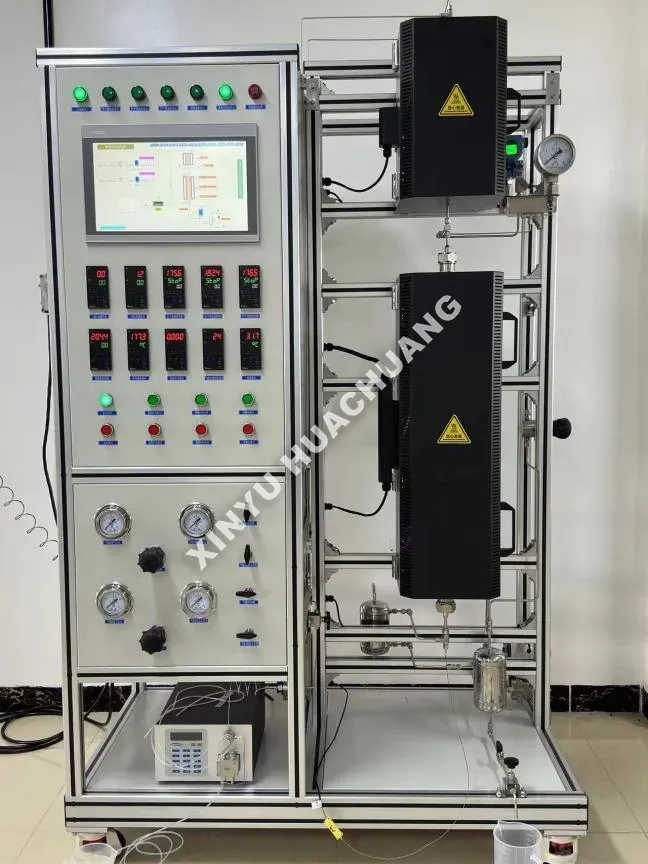

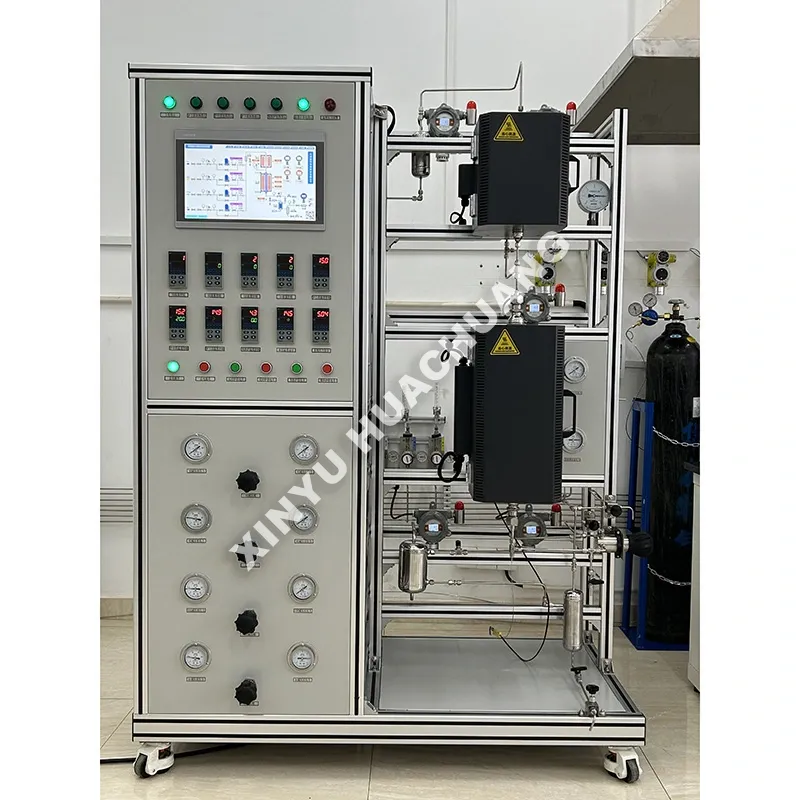

Реакційна установка з нерухомим шаром каталізатора

XINYU HUACHUANG Catalyst Fixed Bed Reaction Unit – це високоавтоматизована лабораторна реакторна система, розроблена для точних досліджень гетерогенного каталізу. Розроблений для імітації промислових середовищ реакції газ-тверде або рідина-тверде, він точно контролює температуру, тиск і швидкість потоку. Оснащений інтелектуальною системою автоматизації PLC і багаторівневими блокуваннями безпеки, цей пристрій ідеально підходить для перевірки каталізатора, кінетичних досліджень і розширення процесів у нафтохімічній, енергетичній та екологічній сферах.

Що таке реакційна установка з нерухомим шаром каталізатора?

Реакційна установка з нерухомим шаром каталізатора – це спеціалізований апарат для хімічних випробувань, у якому тверді частинки каталізатора упаковують у нерухомий шар у трубчастому реакторі. Реагенти (газ або рідина) безперервно пропускаються через цей нерухомий шар, де вони адсорбуються на активних центрах каталізатора та піддаються хімічному перетворенню в продукти. Рідина постійно протікає через наповнений шар із мінімальним зворотним змішуванням, забезпечуючи високостабільне середовище для оцінки активності, селективності та тривалості життя каталізатора в контрольованих умовах.

Технічні характеристики

Ключові характеристики

● Висока конверсія та селективність: характеристика пробкового потоку нерухомого шару забезпечує тривалий час контакту між реагентами та каталізаторами, мінімізуючи побічні реакції та максимізуючи вихід цільового продукту.

● Низьке стирання каталізатора: оскільки шар каталізатора залишається повністю нерухомим, практично немає механічного зносу чи стирання часток, що значно подовжує термін служби каталізатора та знижує експлуатаційні витрати.

● Точне багатозонне нагрівання: Удосконалені багатозонні регулятори температури PID забезпечують ізотермічний профіль шару каталізатора, усуваючи гарячі точки та забезпечуючи високовідтворювані кінетичні дані.

● Модульний і настроюваний дизайн: гнучка конфігурація підігрівачів, конденсаторів, газорідинних сепараторів і онлайн-аналізаторів (ГХ/МС) для задоволення конкретних експериментальних вимог.

● Безпека промислового рівня: оснащено автоматичними запобіжними клапанами, детекторами витоків і кнопками аварійної зупинки для забезпечення безпечної роботи під час гідрогенізації під високим тиском або екзотермічних реакцій.

Застереження щодо використання

● Правильне завантаження каталізатора: завжди укладайте каталізатор рівномірно, щоб уникнути утворення каналів (де газ минає каталізатор). Використовуйте інертну кварцову вату або керамічні кульки вгорі та внизу, щоб підтримувати ліжко та розподіляти потік газу.

● Попередній нагрів і продувка: завжди продувайте систему інертним газом (наприклад, N2 або Ar) перед нагріванням. Ніколи не нагрівайте реактор без потоку газу, щоб запобігти локальному перегріву та пошкодженню каталізатора.

● Запобігання конденсації. Якщо в результаті реакції утворюються важкі вуглеводні або вода, переконайтеся, що всі наступні трубопроводи та клапани належним чином обігріваються (наприклад, >150 ℃), щоб запобігти конденсації та засміченню.

● Безпечне відключення: Після експерименту спершу припиніть подачу рідини, а потім продовжуйте подавати газ, охолоджуючи реактор до кімнатної температури перед скиданням тиску.

Поширені помилки проти правильних методів

● Помилка: нагрівання порожнього реактора або нагрівання без потоку газу. Правильний метод: завжди встановлюйте стабільний потік газу перед увімкненням обігрівача, щоб забезпечити рівномірний теплообмін і захистити термопару.

● Помилка: надто щільне або нерівномірне укладання каталізатора. Правильний метод: Завантажуйте каталізатор невеликими порціями, обережно постукуючи по реактору, щоб забезпечити рівномірну щільність. Уникайте надмірних зусиль, щоб запобігти роздавленню гранул каталізатора.

● Помилка: Ігнорування моніторингу падіння тиску. Правильний метод: Регулярно перевіряйте манометр на вході/виході. Раптове збільшення перепаду тиску вказує на засмічення шару або коксування; зменшіть швидкість подачі або негайно регенеруйте каталізатор.

● Помилка: відкриття системи під тиском. Правильний метод: завжди перевіряйте, що тиск у системі повернувся до атмосферного рівня, а температура нижча за 50 ℃, перш ніж послаблювати будь-які фітинги.

Доставка та упаковка

● Professional Packaging: Catalyst Fixed-Bed Reaction Unit is securely packed in fumigation-free export-standard wooden crates. All sensitive instruments (MFCs, PLC panels) are wrapped in shock-proof foam and moisture-proof film.

● Кріплення компонентів: внутрішні трубопроводи та реактори міцно закріплені сталевими кронштейнами, щоб запобігти пошкодженню під час морських або повітряних перевезень.

● Документація: вичерпний посібник з експлуатації англійською мовою, електричні схеми, схеми P&ID та пакувальний лист містяться у водонепроникному пакеті для документів, прикріпленому до ящика.

● Глобальна логістика: ми підтримуємо умови EXW, FOB, CIF і DDP, надаючи послуги доставки «від дверей до дверей» до лабораторій і дослідницьких установ по всьому світу.

Післяпродажне обслуговування та підтримка

У XINYU HUACHUANG ми прагнемо надавати комплексну та надійну підтримку після продажу, щоб забезпечити безперервну та ефективну роботу вашого обладнання. Наша спеціальна служба обслуговування завжди готова допомогти вам.

Повне гарантійне покриття

Ми з гордістю пропонуємо дворічну гарантію на наше обладнання. Протягом цього періоду ми надаємо безкоштовні послуги з технічного обслуговування та ремонту для будь-яких проблем, пов’язаних з якістю, за винятком тих, які викликані неправильною експлуатацією, несанкціонованими модифікаціями або форс-мажорними обставинами. Для обладнання після закінчення дворічного гарантійного терміну ми продовжуємо пропонувати послуги довічного обслуговування, стягуючи лише вартість заміни частин і роботи.

Механізм швидкого реагування

Ми пропонуємо професійну технічну підтримку 7×24 години по телефону. Отримавши сповіщення про несправність, наша технічна команда відповість протягом 24 годин і запропонує життєздатне рішення. Якщо потрібне обслуговування на місці, наші професійні інженери прибудуть на ваш об’єкт протягом тижня. В особливих випадках, коли обладнання не підлягає ремонту, ми беззастережно замінимо його на новий або надамо замінний блок протягом дворічного гарантійного періоду, або вживемо необхідних заходів для відновлення нормальної роботи.

FAQ

Q1: Які основні переваги використання реакційної установки з нерухомим шаром каталізатора для каталітичних досліджень?

A: Реакційна установка з нерухомим шаром каталізатора має просту структуру та дуже стабільну роботу, що робить її ідеальною для безперервної обробки. Оскільки частинки каталізатора залишаються нерухомими, механічний знос мінімізується, що значно подовжує термін служби каталізатора. Крім того, потік рідини наближається до пробкового потоку з мінімальним зворотним змішуванням, що забезпечує чудову селективність реакції та високоточні кінетичні дані для досліджень і розробок.

Q2: Як система запобігає «гарячим точкам» або перепаду температури під час сильних екзотермічних реакцій?

Відповідь: Контроль температури має вирішальне значення в системах із фіксованим ліжком. Наша реакційна установка з нерухомим шаром каталізатора оснащена багатозонним незалежним PID-контролем температури (зони попереднього нагріву, реакції та ізоляції) для забезпечення рівномірного температурного профілю. Для дуже екзотермічних реакцій ми пропонуємо спеціалізовані конструкції теплообмінних реакторів (наприклад, багатотрубчасті реактори) і розширені блокування безпеки, які автоматично зупиняють подачу або запускають екстрену вентиляцію, якщо температура шару перевищує безпечні межі.

Q3: Чи може цей пристрій обробляти різні фази реагентів і як керується система живлення?

A: Так, пристрій дуже універсальний. Він може бути налаштований для реакцій газ-тверда речовина, рідина-тверда речовина або газ-рідина-тверда речовина (трикл-серд). У системі живлення використовуються високоточні контролери масової витрати (MFC) для газів і безімпульсні насоси-дозатори високого тиску для рідин, що забезпечує точні стехіометричні співвідношення та стабільну швидкість потоку, що є важливим для відтворюваних експериментальних результатів.

Q4: Які заходи безпеки застосовуються для операцій із високою температурою та високим тиском?

A: Безпека є нашим головним пріоритетом. Реакційний блок Catalyst Fixed Bed Reaction Unit має надійну багаторівневу конструкцію безпеки, що поєднує апаратне та програмне забезпечення. Він включає в себе автоматичні системи очищення азотом для запобігання утворенню вибухонебезпечних газових сумішей, сигналізацію про перегрівання та надмірний тиск, а також протоколи аварійного відключення. Корпус реактора виготовлений із високоякісних сплавів, стійких до високих температур і високого тиску (наприклад, SS316L, Hastelloy), що гарантує безпечну роботу в екстремальних умовах.

Q5: Як система управління програмним забезпеченням Industrial PLC + PC покращує процес оцінювання?

Відповідь: Інтегрована архітектура програмного забезпечення Industrial PLC + PC забезпечує повністю автоматизоване керування опаленням, потоком газу/рідини та реєстрацію даних, значно зменшуючи помилки вручну. Система забезпечує моніторинг критичних параметрів у режимі реального часу, автоматичний запис історичних даних та формування кривої тренду. Цей інтелектуальний збір даних дозволяє дослідникам точно відстежувати активність каталізатора, коефіцієнти конверсії та селективність протягом тривалого безперервного тестування.
