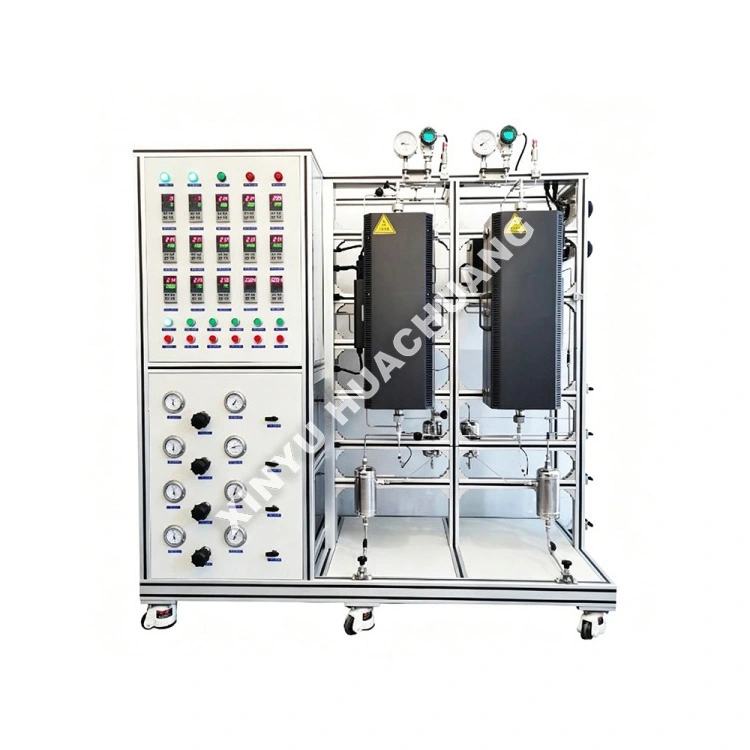

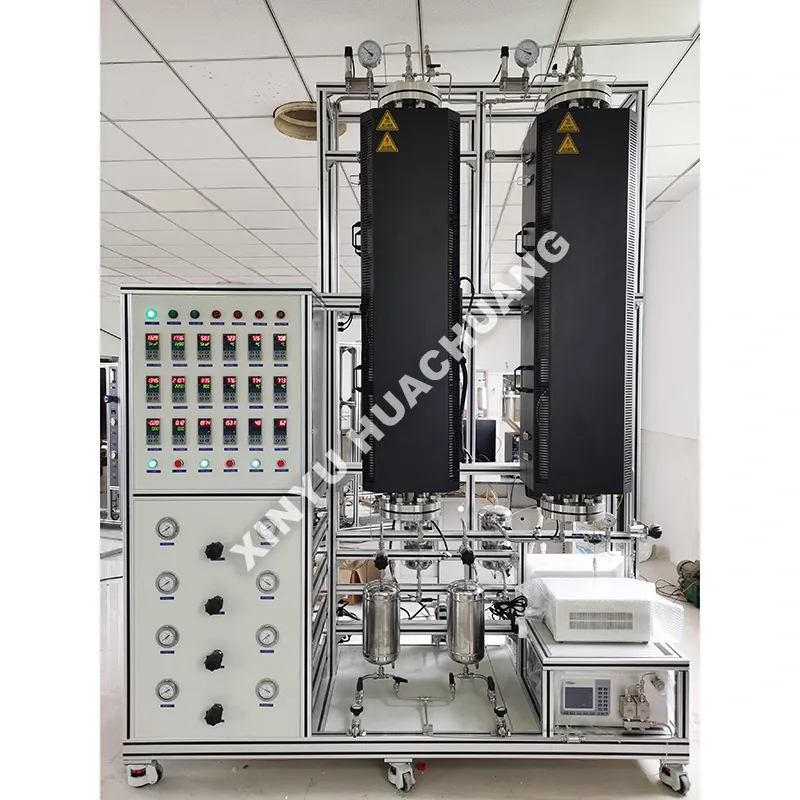

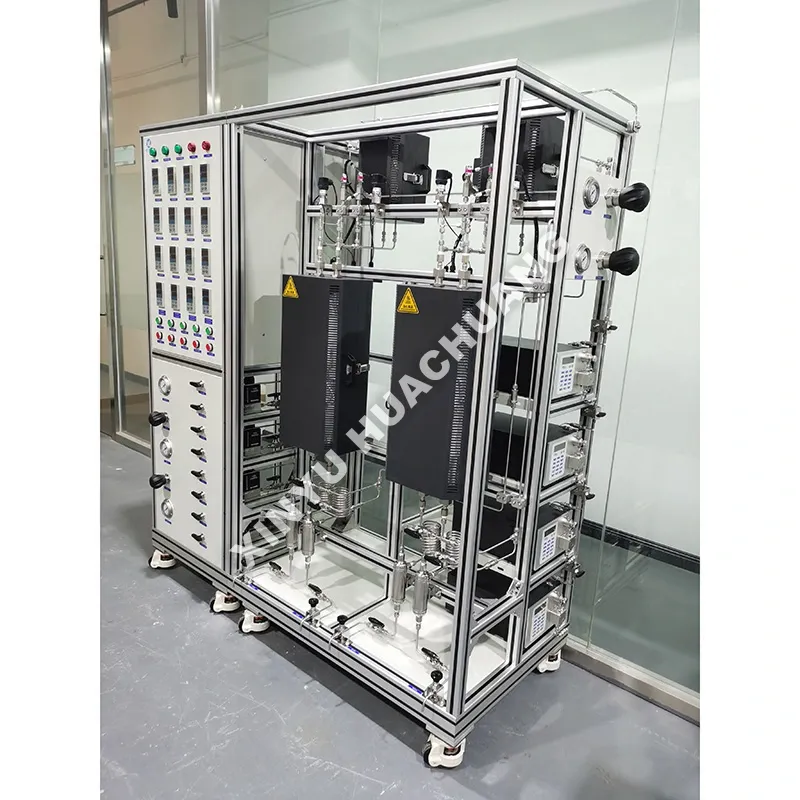

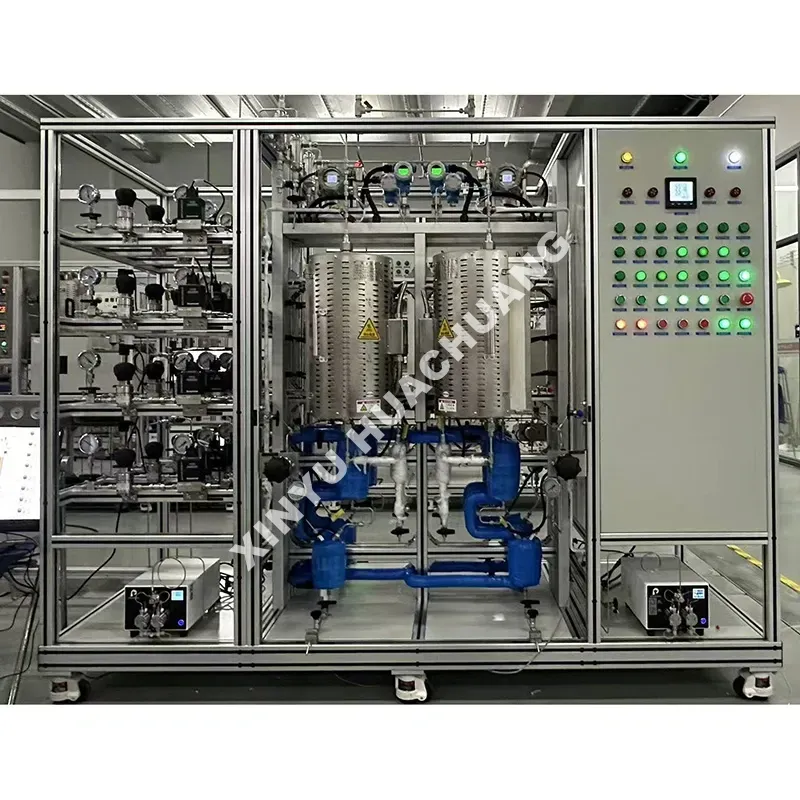

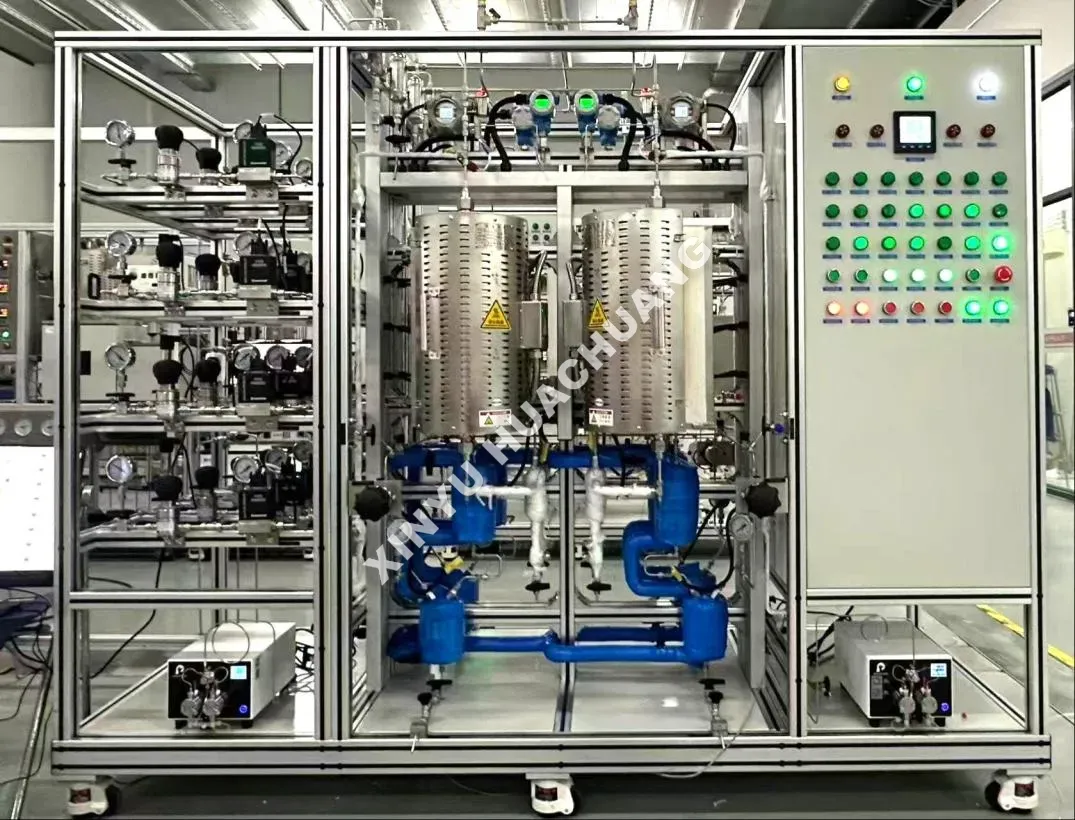

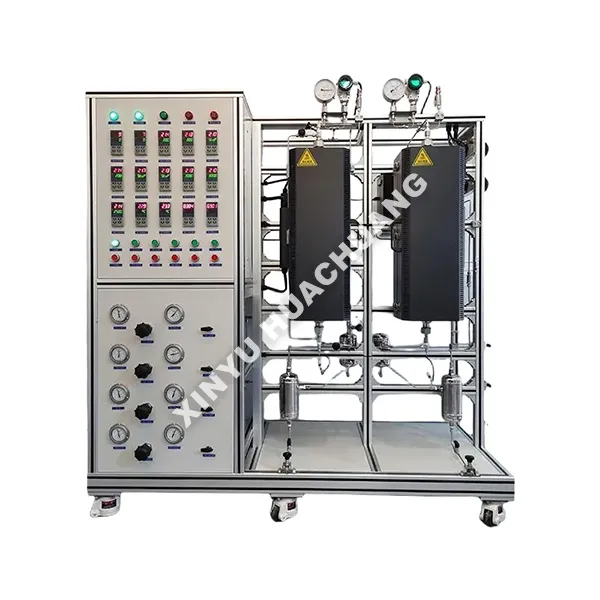

Блок оцінки подвійного реактора SCR

XINYU HUACHUANG SCR Dual-Reactor Evaluation Unit — це передова лабораторна система, розроблена для точного тестування селективного каталітичного відновлення (SCR). Завдяки двоканальному паралельному дизайну він дозволяє одночасно оцінювати різні партії каталізатора в ідентичних умовах. Оснащений інтелектуальним контролем PLC і високоточними контролерами масової витрати, він точно імітує склад промислових димових газів, забезпечуючи високовідтворювані дані для ефективності перетворення NOx і аналізу скидання аміаку.

Принцип роботи

Блок оцінки подвійного реактора SCR працює шляхом імітації фактичних промислових умов вихлопу. Змодельована суміш димових газів (NO, Nh2, O2, N2 та H2O) генерується та точно дозується за допомогою контролерів масової витрати. Потім потік газу попередньо нагрівається і направляється в два незалежних паралельних канали реактора. Усередині реакторів каталізатор SCR сприяє відновленню NOx до нешкідливого азоту (N2) і води (H2O). Удосконалена система онлайн-аналізу (така як FTIR або хемілюмінесцентні детектори) безперервно контролює склад газу на вході та виході з кожного реактора, автоматично розраховуючи коефіцієнти конверсії NOx і коефіцієнти виділення аміаку в режимі реального часу.

Ключові переваги

● Високоефективне паралельне тестування: конструкція з подвійним реактором подвоює пропускну здатність тестування, дозволяючи пряме та інтуїтивно зрозуміле порівняння різних каталізаторів за ідентичних параметрів, заощаджуючи час і кошти.

● Точний контроль параметрів: високоточні контролери масової витрати та багатозонні системи нагріву забезпечують точний контроль температури (±1℃), швидкості потоку газу та співвідношення аміаку до азоту.

● Комплексна оцінка продуктивності: можливість тестування критичних показників, включаючи ефективність перетворення NOx, ковзання аміаку, швидкість утворення N2O та перетворення SO2/SO3.

● Intelligent Automation: PLC-PC integrated control enables automated data logging, historical curve generation, and unattended long-term operation.

● Robust & Safe Design: Reactors are constructed from high-temperature, corrosion-resistant materials (e.g., Quartz or SS316L), featuring multi-level safety interlocks for over-temperature and over-pressure protection.

Технічні характеристики

Де це використовується?

● Виробництво електроенергії: оцінка ефективності каталізаторів SCR для електростанцій, що працюють на вугіллі, газі та біомасі.

● Автомобільна та морська техніка: тестування каталізаторів DeNOx для вихлопних газів дизельних двигунів, систем SCR суднових двигунів і позадорожньої мобільної техніки.

● Промислові викиди: Скринінг каталізатора для цементних печей, сталеливарних заводів, сміттєспалювальних та хімічних заводів.

● Дослідження та розробки та наукові кола: фундаментальні кінетичні дослідження, оптимізація складу каталізатора та дослідження отруєнь/дезактивації.

Застереження щодо використання

● Безпека газу: перед початком роботи завжди переконайтеся, що газові балони надійно закріплені та перевірені на герметичність. Nh2 і NO — токсичні гази; працювати в добре провітрюваному приміщенні або у витяжній шафі.

● Послідовність нагрівання: завжди продувайте реактори інертним газом (N2) перед нагріванням. Ніколи не нагрівайте систему без потоку газу, щоб запобігти пошкодженню каталізатора або перегріву реактора.

● Охолодження: після тестування дайте системі охолонути природним шляхом за допомогою газу. Не охолоджуйте примусово водою та не відкривайте піч під час дії високих температур.

● Запобігання конденсації: Під час тестування з використанням водяної пари переконайтеся, що лінії відбору проб і вихлопні труби нагріті/ізольовані, щоб запобігти конденсації та корозії.

Керівництво з технічного обслуговування

● Daily: Check gas cylinder pressures, verify MFC readings, and inspect exhaust gas treatment systems (e.g., scrubbers) to ensure safe emission.

● Щотижня/щомісяця: очистіть або замініть газові фільтри та вологозатримувачі. Огляньте ущільнення реактора та труби на наявність будь-яких ознак корозії або витоків.

● Щоквартально: калібруйте контролери масової витрати та датчики температури, щоб підтримувати точність тестування. Перевірте електричні з’єднання в корпусі ПЛК на щільність.

● Catalyst Handling: Carefully load and unload catalysts to avoid crushing or generating dust, which can alter bed pressure drop and affect testing accuracy.

Післяпродажне обслуговування та підтримка

У XINYU HUACHUANG ми прагнемо надавати комплексну та надійну підтримку після продажу, щоб забезпечити безперервну та ефективну роботу вашого обладнання. Наша спеціальна служба обслуговування завжди готова допомогти вам.

Повне гарантійне покриття

Ми з гордістю пропонуємо дворічну гарантію на наше обладнання. Протягом цього періоду ми надаємо безкоштовні послуги з технічного обслуговування та ремонту для будь-яких проблем, пов’язаних з якістю, за винятком тих, які викликані неправильною експлуатацією, несанкціонованими модифікаціями або форс-мажорними обставинами. Для обладнання після закінчення дворічного гарантійного терміну ми продовжуємо пропонувати послуги довічного обслуговування, стягуючи лише вартість заміни частин і роботи.

Механізм швидкого реагування

Ми пропонуємо професійну технічну підтримку 7×24 години по телефону. Отримавши сповіщення про несправність, наша технічна команда відповість протягом 24 годин і запропонує життєздатне рішення. Якщо потрібне обслуговування на місці, наші професійні інженери прибудуть на ваш об’єкт протягом тижня. В особливих випадках, коли обладнання не підлягає ремонту, ми беззастережно замінимо його на новий або надамо замінний блок протягом дворічного гарантійного періоду, або вживемо необхідних заходів для відновлення нормальної роботи.

Часті запитання

Q1: Яка головна перевага конструкції з подвійним реактором у цій оцінювальній установці?

В: Конфігурація з подвійним реактором дозволяє одночасно випробовувати два різних каталізатора або два різних робочих умови в однакових газових середовищах. Це паралельне тестування усуває змінні, значно прискорюючи процес скринінгу та надаючи високоточні порівняльні дані для оптимізації каталізатора та порівняльного аналізу продуктивності.

Q2: Чи може цей пристрій імітувати складні реальні умови димових газів, наприклад ті, що містять діоксид сірки та водяну пару?

A: Так, абсолютно. Установка оснащена точними контролерами масової витрати (MFC) і спеціалізованими системами випаровування, які можуть точно вводити складні газові суміші. Він спеціально розроблений для оцінки ефективності каталізатора проти отруєння та довгострокової стабільності в суворих середовищах, що містять SO₂, Х₂O, лужні метали та пил.

Q3: Яким чином система керування програмним забезпеченням Industrial PLC + PC забезпечує точність даних оцінювання?

A: Пристрій використовує вдосконалену архітектуру програмного забезпечення Industrial PLC + PC для досягнення повністю автоматизованого керування опаленням, потоком газу та реєстрації даних. ПЛК використовує адаптивні алгоритми PID для підтримки коливань температури в межах ±1 ℃, тоді як програмне забезпечення ПК постійно реєструє концентрації газу на вході/виході в реальному часі. Це значно зменшує помилки вручну та забезпечує високу відтворюваність, надійність даних для розрахунку ефективності перетворення NOx і ковзання аміаку.

Q4: Які типи каталізаторів SCR можна перевірити за допомогою цього блоку оцінки?

A: Пристрій є дуже універсальним і може вміщувати різні форми каталізаторів, включаючи стільникові, пластинчасті та гофровані типи, а також зразки порошку або частинок. Модульна конструкція реактора та кріплення, що налаштовується, дозволяють швидко перемикатися, що робить його придатним для тестування будь-чого: від лабораторних свіжих каталізаторів до повнорозмірних промислових монолітів.

Q5: Чи можливо інтегрувати онлайн-інструменти газового аналізу для моніторингу ефективності в реальному часі?

A: Так. Блок оцінки SCR Dual-Reactor Evaluation Unit розроблений із комплексними інтерфейсами збору даних для безпроблемної інтеграції з онлайн-аналізаторами, такими як FTIR (інфрачервона спектроскопія з перетворенням Фур’є), CLD (детектори хемілюмінесценції) або газові хроматографи. Ця інтеграція дозволяє здійснювати високочастотний моніторинг NOx, NH у реальному часі₃і Н₂Концентрації O, миттєво обчислюючи коефіцієнти перетворення та вибірковість для прискорення ваших циклів досліджень і розробок.
