Установка газової низькотемпературної дистиляції під тиском

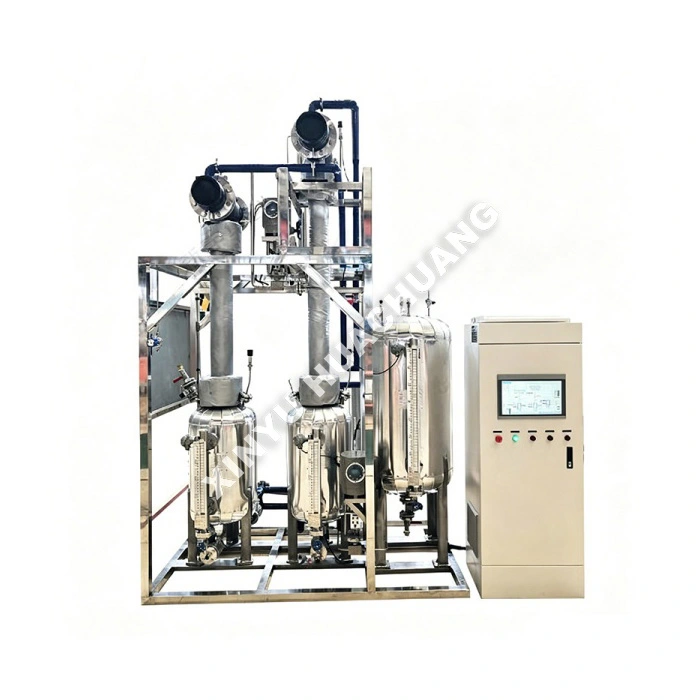

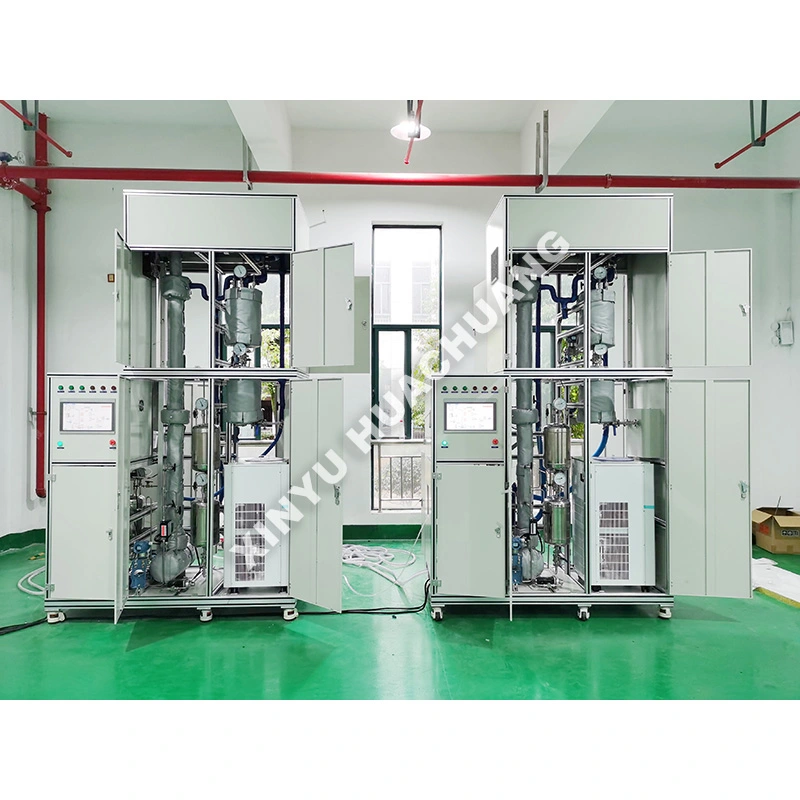

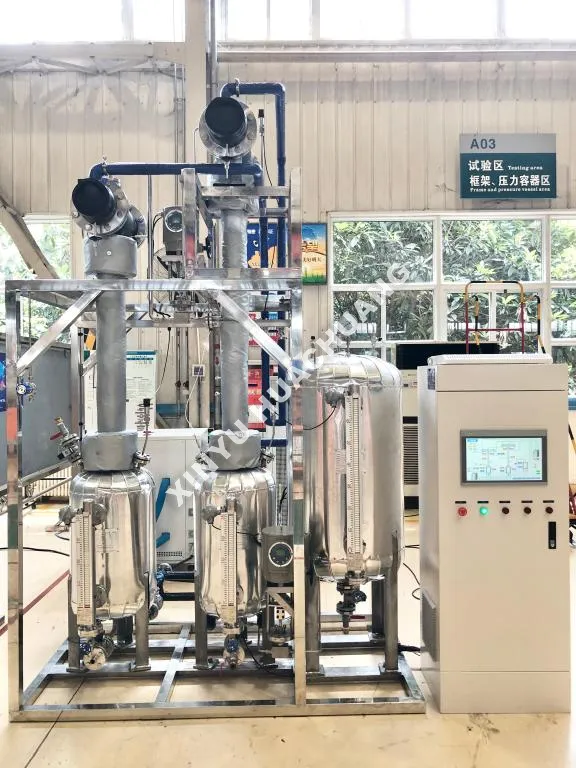

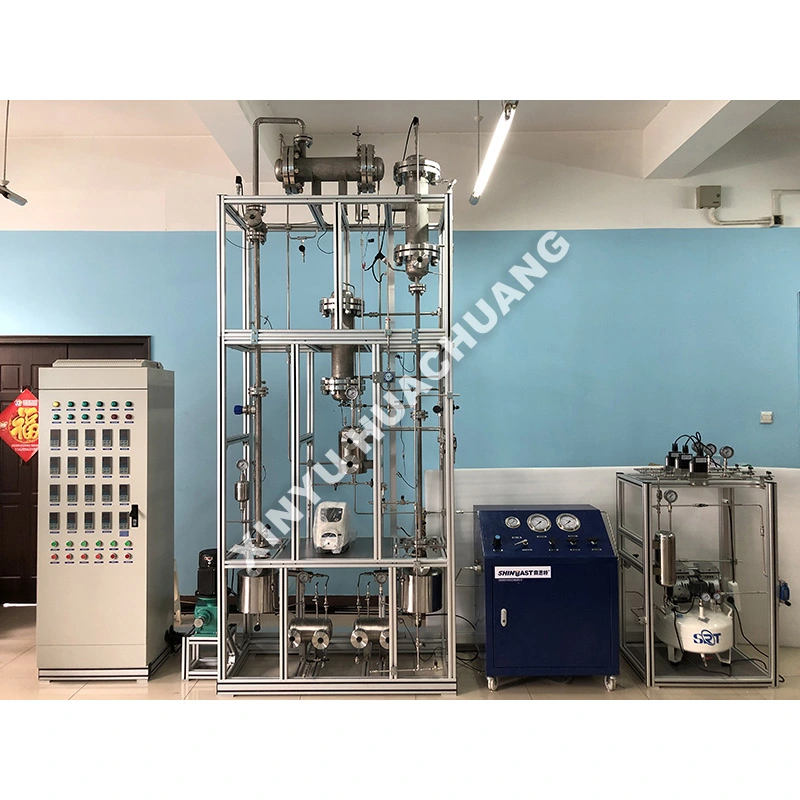

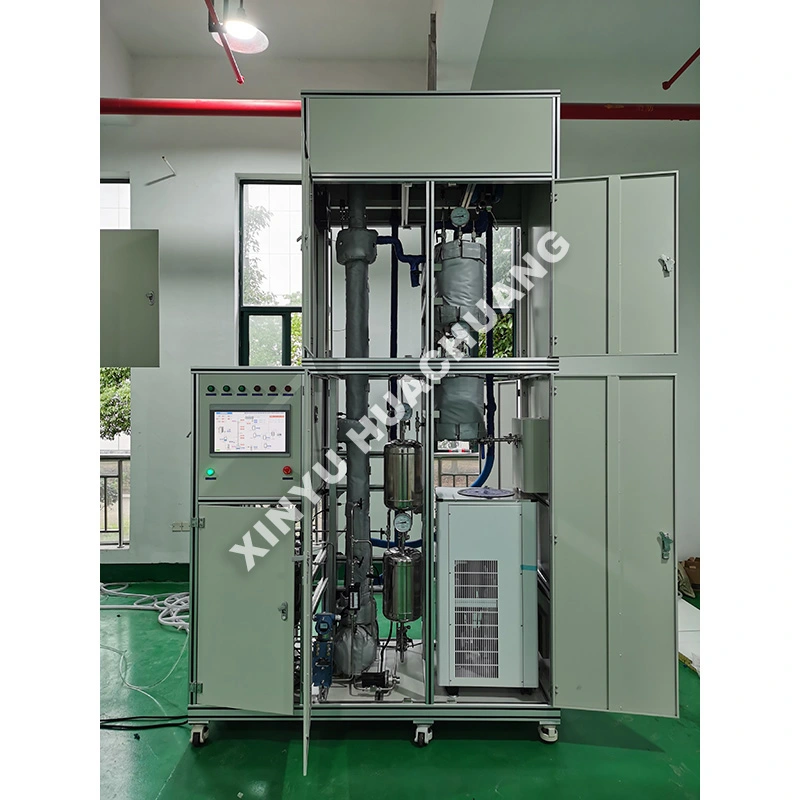

Газова низькотемпературна дистиляційна установка під тиском XINYU HUACHUANG — це передова система розділення «все в одному», спеціально розроблена для високоточної очистки складних газових сумішей. Ця газова низькотемпературна дистиляційна установка під тиском, розроблена для використання відмінностей у температурах кипіння та відносної леткості різних компонентів, працює в умовах низької температури та високого тиску для досягнення чудового багатоступінчастого масопереносу між парою та рідиною. Вся система побудована на міцній опорі з нержавіючої сталі, яка об’єднує дистиляційну колону, конденсатори, ребойлери, холодильні установки, компресори та інтелектуальну систему керування PLC. Ця компактна модульна конструкція забезпечує легку установку, зручне переміщення та надійну роботу для вимогливих промислових і дослідницьких застосувань.

Принцип роботи

Установка газової низькотемпературної дистиляції під тиском працює на фундаментальних принципах кріогенної фракційної дистиляції. Багатокомпонентна газова суміш стискається і попередньо охолоджується перед надходженням в ректифікаційну колону. Усередині колони середовище з низькою температурою та високим тиском сприяє безперервному контакту пари та рідини між кількома теоретичними пластинами або шарами насадки. Компоненти з вищими температурами кипіння конденсуються в рідину і стікають вниз, а більш легкі компоненти з нижчими температурами кипіння випаровуються і піднімаються наверх. Цей точний багатоступеневий масообмін ефективно відокремлює цільовий газ від домішок. Інтегрований цикл охолодження забезпечує необхідну потужність охолодження, тоді як ребойлер постачає тепло, необхідне для випаровування, що бездоганно координується системою керування PLC.

Які відмітні переваги?

● Модульна конструкція, що монтується на рамі: усі основні компоненти вбудовано в основу з нержавіючої сталі, що забезпечує дуже компактну площу, спрощену установку на місці та гнучкість для повного переміщення.

● Високоточна сепарація: працює в оптимізованих умовах низької температури та високого тиску для максимізації відносної леткості, забезпечуючи відновлення цільових газів високої чистоти.

● Інтелектуальна автоматизація PLC: Включає повністю автоматизовану систему керування, яка точно регулює температуру, тиск і швидкість потоку, значно зменшуючи ручне втручання та забезпечуючи стабільну тривалу роботу.

● Міцна конструкція: виготовлено з високоякісної нержавіючої сталі для захисту від корозії та кріогенних температур, що гарантує довговічність обладнання та чистоту продукту.

● Рішення «під ключ»: об’єднує компресори, холодильне обладнання, теплообмінники та клапани в єдиний блок, що усуває потребу в складних трубопроводах на місці та скорочує час виконання проекту.

Технічні характеристики

Де це застосовується?

● Спеціальні електронні гази: висока чистота очищення електронних газів для виробництва напівпровідників.

● Відновлення та регенерація холодоагенту: Ефективне розділення та переробка змішаних холодоагентів для відповідності екологічним вимогам.

● Розділення легких вуглеводнів: точне фракціонування вуглеводнів C2-C4 у нафтохімічній переробці.

● Відновлення ресурсів промислових відпрацьованих газів: оцінка промислових вихлопних потоків шляхом вилучення цінних хімічних компонентів.

Застереження щодо використання

● Передпускова продувка: завжди виконуйте ретельну продувку азотом перед введенням живильного газу, щоб усунути кисень і вологу, запобігши закупорці льоду або загрозі безпеці.

● Теплова рівновага: дозвольте системі охолодження досягти цільової низькотемпературної базової лінії перед введенням живильного газу, щоб запобігти тепловому удару внутрішніх частин колони.

● Моніторинг тиску: Постійно контролюйте секції високого тиску та переконайтеся, що запобіжні клапани відкалібровані та вільні.

● Якість вихідного газу: переконайтеся, що вихідний газ попередньо відфільтрований для видалення частинок і крапель рідини, які можуть забруднити дистиляційну упаковку або лотки.

Керівництво з технічного обслуговування

● Щодня: перевіряйте інтерфейс ПЛК на наявність ненормальних сигналів тривоги, перевіряйте належні рівні рідини в оглядових вікнах і переконайтеся, що немає видимих ​​витоків газу чи холодоагенту.

● Щотижня/щомісяця: перевірте рівень мастила та стан циркуляційного компресора. Огляньте змійовики конденсатора холодильного агрегату на предмет накопичення пилу та очистіть їх, якщо необхідно.

● Щоквартально: калібруйте передавачі критичного тиску та температури, щоб переконатися, що ПЛК отримує точні дані. Перевірте запобіжні клапани скидання та виконайте перевірку ручного приводу.

● Щороку: заплануйте комплексну зупинку, щоб перевірити внутрішній стан дистиляційної колони, очистити теплообмінні поверхні ребойлера та конденсатора та перевірити цілісність усіх кріогенних клапанів і прокладок.

Післяпродажне обслуговування та підтримка

У XINYU HUACHUANG ми прагнемо надавати комплексну та надійну підтримку після продажу, щоб забезпечити безперервну та ефективну роботу вашого обладнання. Наша спеціальна служба обслуговування завжди готова допомогти вам.

Повне гарантійне покриття

Ми з гордістю пропонуємо дворічну гарантію на наше обладнання. Протягом цього періоду ми надаємо безкоштовні послуги з технічного обслуговування та ремонту для будь-яких проблем, пов’язаних з якістю, за винятком тих, які викликані неправильною експлуатацією, несанкціонованими модифікаціями або форс-мажорними обставинами. Для обладнання після закінчення дворічного гарантійного терміну ми продовжуємо пропонувати послуги довічного обслуговування, стягуючи лише вартість заміни частин і роботи.

Механізм швидкого реагування

Ми пропонуємо професійну технічну підтримку 7×24 години по телефону. Отримавши сповіщення про несправність, наша технічна команда відповість протягом 24 годин і запропонує життєздатне рішення. Якщо потрібне обслуговування на місці, наші професійні інженери прибудуть на ваш об’єкт протягом тижня. В особливих випадках, коли обладнання не підлягає ремонту, ми беззастережно замінимо його на новий або надамо замінний блок протягом дворічного гарантійного періоду, або вживемо необхідних заходів для відновлення нормальної роботи.

Часті запитання (FAQ)

Питання 1: Як установка газової низькотемпературної дистиляції під тиском забезпечує розділення газу на базовому рівні?

A: Установка працює на кріогенній фракційній дистиляції. Багатокомпонентна газова суміш спочатку стискається та попередньо охолоджується, а потім надходить у дистиляційну колону, де середовище з низькою температурою та високим тиском забезпечує безперервний контакт між парою та рідиною. Компоненти з вищою температурою кипіння конденсуються в рідину та стікають вниз, тоді як більш легкі компоненти випаровуються та піднімаються наверх, досягаючи точного розділення завдяки багатоступінчастому масообміну.

Q2: Чому газова суміш стискається та попередньо охолоджується перед надходженням у дистиляційну колону?

A: Стиснення підвищує тиск газу, що зміщує рівновагу пара-рідина та підвищує температуру розрідження кожного компонента. Потім попереднє охолодження наближає суміш до точки роси перед тим, як вона потрапить у колону. Разом ці кроки зменшують холодильне навантаження всередині колони та покращують загальну ефективність сепарації.

Q3: Яку роль відіграє інтегрований цикл охолодження в процесі дистиляції?

A: Інтегрований цикл охолодження забезпечує необхідну потужність охолодження для підтримки низькотемпературного середовища всередині колони. Без цього безперервного охолодження конденсована рідина знову випарувалася б, і процес масообміну був би порушений. Цикл охолодження працює в парі з ребойлером, щоб підтримувати точний температурний градієнт, необхідний для ефективного розділення.

Q4: Як ребойлер сприяє процесу розділення?

A: Ребойлер постачає тепло, необхідне для випаровування, у нижній частині дистиляційної колони. Шляхом часткового повторного випаровування рідини, що тече вниз, він генерує висхідний потік пари, який забезпечує протитечійний масоперенос через теоретичні пластини або шари упаковки. Цей безперервний обмін парою та рідиною є тим, що поступово збагачує кожен компонент у відповідній зоні.
