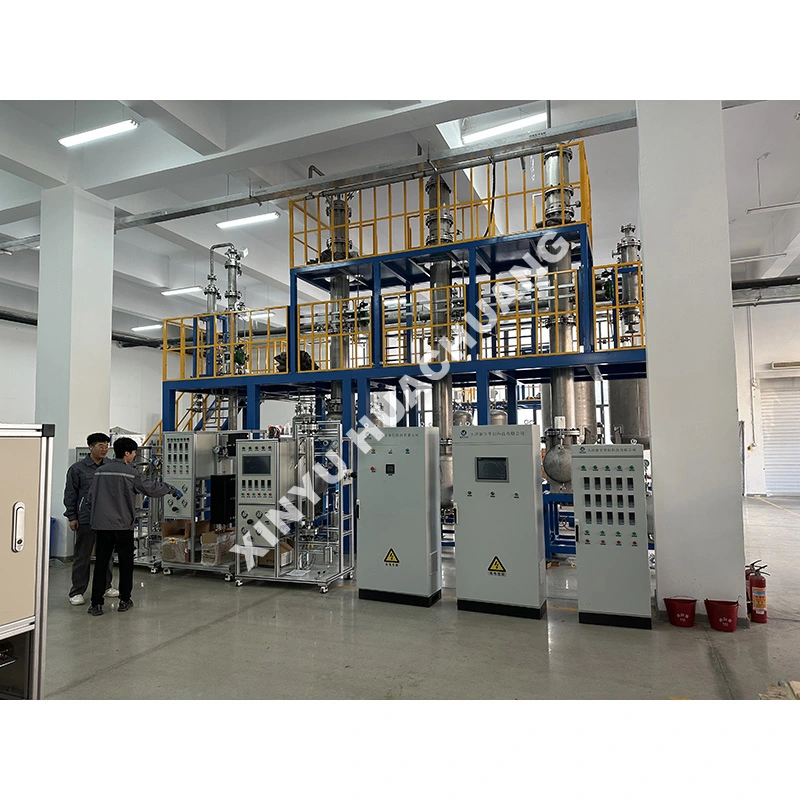

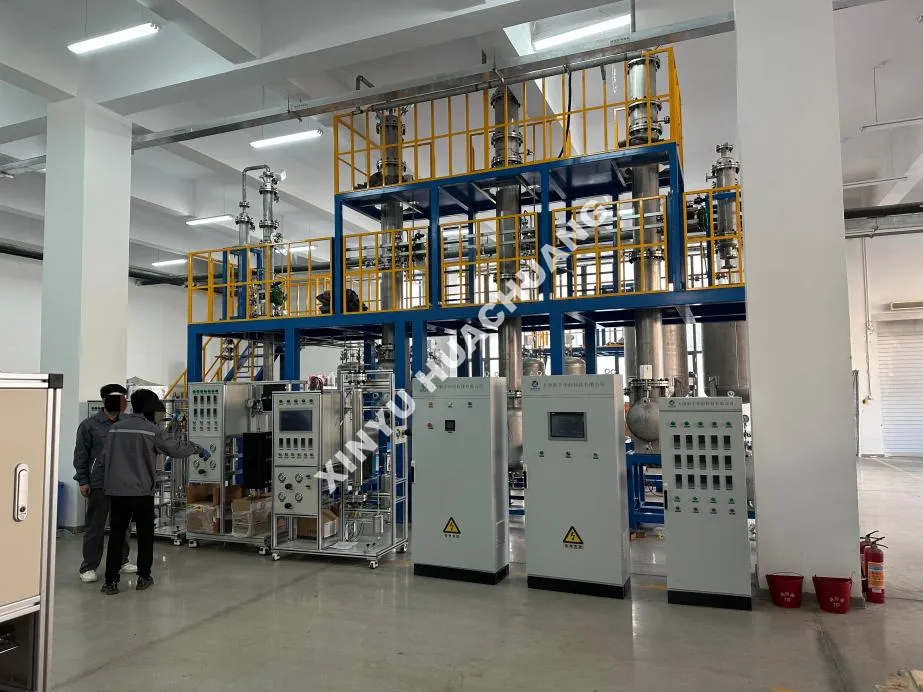

Високовакуумна чотириколонна установка безперервної дистиляції

Високовакуумна чотириколонна безперервна дистиляційна установка XINYU HUACHUANG — це передова система розділення промислового класу, спеціально розроблена для безперервного фракціонування термочутливих, висококиплячих і складних багатокомпонентних рідких сумішей. Розроблений для максимізації ефективності розділення при мінімізації термічної деградації, цей пристрій використовує конфігурацію безперервної чотириступеневої дистиляції в умовах глибокого вакууму. Оснащений інтелектуальною системою автоматизації PLC, автоматизованим контролем флегмового відношення та багаторівневими блокуваннями безпеки, блок забезпечує стабільну тривалу роботу без нагляду, одночасно надаючи високовідтворювані дані про чистоту для комерційного виробництва та оптимізації процесів.

Робочий механізм

Високовакуумна чотириколонна безперервна дистиляційна установка працює за принципом безперервної фракційної дистиляції під глибоким вакуумом. Рідка сировина безперервно дозується в первинну колону. Глибокий вакуум значно знижує температуру кипіння компонентів, запобігаючи термічному розтріскуванню та полімеризації. Коли суміш нагрівається в ребойлері, пара піднімається через внутрішні елементи колони (структуровану насадку або високоефективні тарілки), зазнаючи повторної конденсації та повторного випаровування. Чотирьохколонний каскад дозволяє точно розділяти складні суміші на кілька фракцій високої чистоти. Легкі компоненти безперервно відбираються з верхньої частини першої колони, проміжні фракції збираються з наступних колон, а важкі залишки виводяться з кінцевого ребойлера. Весь безперервний процес ретельно контролюється високовакуумною чотириколонною безперервною дистиляційною установкою для підтримки точних температурних градієнтів і оптимальної ефективності розділення.

Де воно світить?

● Чотириколонкове точне розділення: багатоступенева каскадна конструкція дозволяє одночасно відокремлювати до чотирьох окремих фракцій продукту з однієї вихідної сировини, максимізуючи вихід і чистоту продукту.

● Захист від глибокого вакууму: Робота під високим вакуумом (до 10 Па) значно знижує точки кипіння, що робить його ідеальним для обробки термочутливих матеріалів, полімерів і висококиплячих сполук без термічної деградації.

● Високоефективні внутрішні елементи: має настроювану структуровану упаковку або високоефективні лотки для досягнення високих теоретичних чисел пластин і чистоти розділення PPM.

● Інтелектуальна автоматизація PLC: централізована система керування забезпечує тривалу роботу без нагляду, автоматичне регулювання флегмового коефіцієнта та реєстрацію даних у режимі реального часу щодо температури, тиску та швидкості потоку.

● Надійна та безпечна конструкція: створено з використанням першокласної металургії (наприклад, SS316L, Hastelloy) і багаторівневих блокувань безпеки (захист від перегріву, надмірного тиску, сухого нагрівання) для забезпечення безпечної роботи.

Технічні характеристики

Де він застосовний?

● Fine Chemicals & Pharmaceuticals: безперервне очищення термочутливих активних фармацевтичних інгредієнтів (API) і високоцінних проміжних продуктів.

● Переробка полімерів і смол: розділення мономерів, олігомерів і висококиплячих розчинників у синтезі полімерів.

● Ефірні олії та натуральні екстракти: м’яке безперервне відділення делікатних терпенів, ароматизаторів і рослинних екстрактів.

● Спеціальні розчинники: надвисока ступінь очищення висококиплячих або термічно нестійких органічних розчинників.

● Їжа та напої: концентрація натуральних ароматизаторів, очищення спирту та екстракція біоактивних сполук.

Застереження щодо використання

● Технічне обслуговування вакуумної системи: перед введенням сировини переконайтеся, що вакуумна система (насоси, конденсатори, уловлювачі) працює стабільно. Флуктуації у вакуумі призведуть до зміни точки кипіння та погіршать ефективність розділення.

● Поступове нагрівання: використовуйте програмовані швидкості нагріву ПЛК, щоб запобігти раптовому випаровуванню та затопленню колонки, особливо під час запуску системи під вакуумом.

● Охолодження перед вимкненням: завжди припиняйте подачу та підтримуйте вакуум і потік охолоджувальної води, доки температура системи не впаде нижче 80 ℃, щоб запобігти розкладанню залишкового продукту в гарячому ребойлері.

● Виявлення витоків: Регулярно перевіряйте всі вакуумні ущільнювачі, прокладки та фланці на наявність витоків. Навіть незначне проникнення повітря може порушити рівень вакууму та ввести кисень, що призведе до окислення продукту.

Керівництво з технічного обслуговування

● Щодня: перевіряйте рівень вакууму, потік охолоджувальної води та температуру теплоносія. Перевірте систему на наявність незвичайних шумів, витоків або вібрації від насосів і компресорів.

● Щотижня/щомісяця: очистіть або замініть попередні фільтри вихідної сировини, щоб запобігти забрудненню ущільнення колони важкими залишками. Перевірте всі PTFE прокладки та механічні ущільнення на предмет зносу та замініть їх, якщо необхідно.

● Щокварталу: калібруйте датчики температури, вакуумметри, контролери масової витрати та регулятори флегмового коефіцієнта, щоб підтримувати точність розділення. Огляньте систему опалення на рівномірну роботу.

● Після операції: завжди дотримуйтесь належної послідовності відключення: припиніть подачу, підтримуйте рефлюкс, щоб очистити колонку, і охолоджуйте систему під вакуумом перед зливом і зберіганням, щоб запобігти окисленню або поглинанню вологи.

Післяпродажне обслуговування та підтримка

У XINYU HUACHUANG ми прагнемо надавати комплексну та надійну підтримку після продажу, щоб забезпечити безперервну та ефективну роботу вашого обладнання. Наша спеціальна служба обслуговування завжди готова допомогти вам.

Повне гарантійне покриття

Ми з гордістю пропонуємо дворічну гарантію на наше обладнання. Протягом цього періоду ми надаємо безкоштовні послуги з технічного обслуговування та ремонту для будь-яких проблем, пов’язаних з якістю, за винятком тих, які викликані неправильною експлуатацією, несанкціонованими модифікаціями або форс-мажорними обставинами. Для обладнання після закінчення дворічного гарантійного терміну ми продовжуємо пропонувати послуги довічного обслуговування, стягуючи лише вартість заміни частин і роботи.

Механізм швидкого реагування

Ми пропонуємо професійну технічну підтримку 7×24 години по телефону. Отримавши сповіщення про несправність, наша технічна команда відповість протягом 24 годин і запропонує життєздатне рішення. Якщо потрібне обслуговування на місці, наші професійні інженери прибудуть на ваш об’єкт протягом тижня. В особливих випадках, коли обладнання не підлягає ремонту, ми беззастережно замінимо його на новий або надамо замінний блок протягом дворічного гарантійного періоду, або вживемо необхідних заходів для відновлення нормальної роботи.

Часті запитання (FAQ)

Q1: Чому цей пристрій працює під глибоким вакуумом, а не під атмосферним тиском?

A: Глибокий вакуум значно знижує температуру кипіння компонентів у суміші. Це запобігає термічному крекінгу та полімеризації, які можуть виникнути при вищих температурах, що робить пристрій необхідним для розділення термочутливих сполук, таких як висококиплячі органічні проміжні продукти, природні екстракти та полімерні мономери.

Q2: Як чотириколонний каскад забезпечує точне розділення складних сумішей?

A: Кожен стовпець у каскаді виконує певне завдання розділення. Легкі компоненти безперервно відбираються з верхньої частини першої колони, проміжні фракції збираються з наступних колон, а важкі залишки виводяться з кінцевого ребойлера. Цей поетапний підхід дозволяє точно розділяти складні суміші на кілька фракцій високої чистоти за одну безперервну операцію.

Q3: Які типи внутрішніх елементів колони використовуються в цій установці високого вакууму?

A: Колони оснащені структурованою упаковкою або високоефективними лотками. Коли пара піднімається через ці внутрішні органи, вона зазнає повторної конденсації та повторного випаровування, поступово збагачуючи цільові фракції. Вибір між упаковкою та лотками залежить від конкретних вимог до розділення та фізичних властивостей вихідної сировини.

Q4: Як пристрій підтримує точні температурні градієнти в усіх чотирьох колонках?

A: Весь безперервний процес ретельно контролюється інтегрованою системою керування установки, яка точно регулює температуру ребойлера, роботу конденсатора та рівень вакууму в кожній колоні. Це гарантує, що оптимальний температурний градієнт підтримується в кожній колонці одночасно, забезпечуючи стабільну ефективність розділення та чистоту продукту.

Q5: Чим ця установка відрізняється від стандартної двоколонної дистиляційної системи?

A: Стандартна система з двома колонками може розділити подачу лише на обмежену кількість частин. Каскад із чотирма колонами забезпечує значно більше ступенів розділення, що дозволяє точно фракціонувати складні суміші на чотири або більше окремих потоків продукту. Це критично важливо, коли вихідна сировина містить кілька цінних компонентів, кожен з яких потребує високої чистоти.
